تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: TCK40
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 50 مجموعة شهريا
Max. الأعلى. Spindle speed سرعة المغزل: |
TCK40 سرير منحني آلة التسلسل CNC |
أقصى قطر دوار فوق السرير: |
540 ملم |
Max. الأعلى. turning diameter over slide تحول القطر على الشريحة: |
270 ملم |
Max. الأعلى. processing length طول المعالجة: |
900 ملم |
X السفر: |
220 ملم |
سفر Z: |
1000 مم |
الصناعات المطبقة: |
مصنع تشغيل المعادن |
الدقة: |
دقة عالية |
اللون: |
مخصصة |
ديامينشن: |
3200*1680*2070ملم |
Max. الأعلى. Spindle speed سرعة المغزل: |
TCK40 سرير منحني آلة التسلسل CNC |
أقصى قطر دوار فوق السرير: |
540 ملم |
Max. الأعلى. turning diameter over slide تحول القطر على الشريحة: |
270 ملم |
Max. الأعلى. processing length طول المعالجة: |
900 ملم |
X السفر: |
220 ملم |
سفر Z: |
1000 مم |
الصناعات المطبقة: |
مصنع تشغيل المعادن |
الدقة: |
دقة عالية |
اللون: |
مخصصة |
ديامينشن: |
3200*1680*2070ملم |

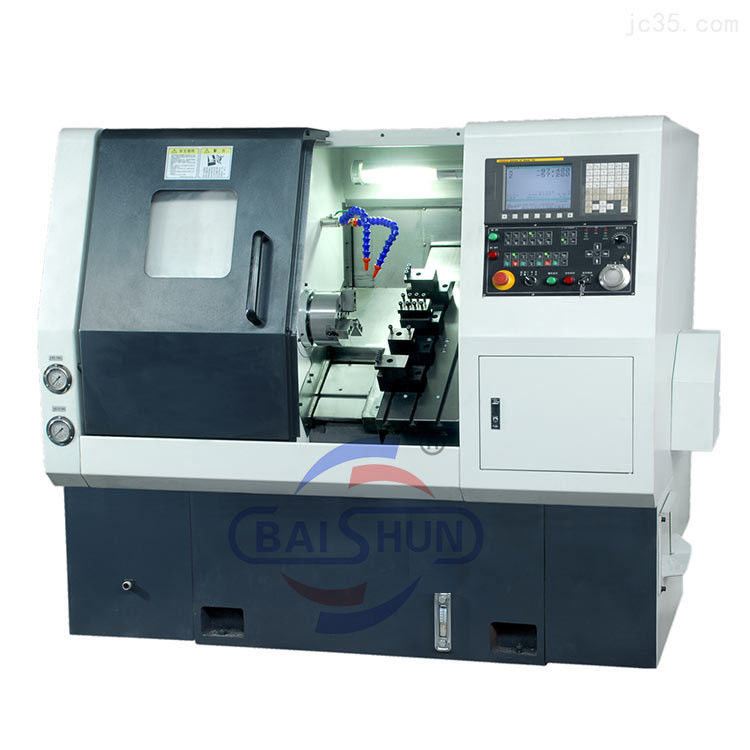

سلسلة TCK الدوارة CNC هو منتج عالي الجودة مصممة ونتجت من قبل شركتنا لتلبية احتياجات تطوير السوق. هذه الأداة الآلية يمكن أن معالجة قطع العمود والقرص، وتحويل الخيوط، والأقواس، المخاريط,والأسطح الداخلية والخارجية للأجزاء الدوارة ، وإجراء معالجة فعالة واسعة النطاق ودقيقة عالية على الأجزاء الدوارة.
التكوين القياسي:
نظام التحكم GSK988TA
-3 فكي 8'فوك هيدروليكي مع محطة هيدروليكية؛
- 8 محطات من برج الخدمة
-بدون الهيدروليكية
التكوين الاختياري:
- سيمنس 808D، فانوكسي-تف، سينتيك 22TA، ميتسوبيشي؛
عجلة هيدروليكية بـ 3 فكه 10 بوصة
-12 محطة برج خدمة
الهيدروليكية
- ناقل الشريحة
-طعام العصا الآلي الخدمة ومقبض الأجزاء؛
| البيانات التقنية الرئيسية | الوحدة | TCK550 | TCK40-750 | TCK40-1000 | |
| نطاق العمل | أقصى قطر دوار على السرير | ملم | ¥540 | ¥540 | ¥540 |
| الحد الأقصى لقطر الدوران على الشريحة | ملم | 270 | 270 | 270 | |
| أقصى قطر للتجهيز | ملم | 400 | 400 | 400 | |
| أقصى طول للتجهيز | ملم | 700 | 700 | 900 | |
| الفولاذ | الحد الأقصى لسرعة الدوران | r/min | 4000 | 4000 | 4000 |
| إفراز الغزل | ملم | 0.008/300 | 0.008/300 | 0.008/300 | |
| الغزل من خلال قطر الثقب | ملم | 65 | 65 | 65 | |
| سعة البار | ملم | 48 | 48 | 48 | |
| عجلة هيدروليكية | بوصة | 8 | 8 | 8 | |
| قوة محرك العجلة | كيلو | 7.5 | 7.5 | 7.5 | |
| السكتة | السفر على محور X | ملم | 220 | 220 | 220 |
| التنقل على محور Z | ملم | 750 | 750 | 1000 | |
| الغذاء | محور X يتحرك بسرعة | م/دقيقة | 20 | 20 | 20 |
| محور Z يتحرك بسرعة | م/دقيقة | 20 | 20 | 20 | |
| قطع الغذاء | ملم/دقيقة | 1-6000 | 1-6000 | 1-6000 | |
| الأسماك في الذيل | ضربة الذيل | ملم | 550/دليل | 550/دليل | 800/اليدوية |
| ضربة غطاء الذيل | ملم | 120/ الهيدروليكية/اليدوية | |||
| الدليل | زاوية ميل سكة حديد السرير | دج. | 30 | 30 | 30 |
| النوع | خط توجيه القائمة | خط توجيه القائمة | خط توجيه القائمة | ||
| الدقة | دقة الموقع | ملم | 0.016 | 0.016 | 0.016 |
| التكرار | ملم | 0.008 | 0.008 | 0.008 | |
| غيرها | وزن الجهاز | كيلوغرام | 3800 | 3800 | 4200 |
| الأبعاد | ملم | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
