تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: TCK40
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 50 مجموعة شهريا
Max. الأعلى. Spindle speed سرعة المغزل: |
سرير منحني آلة التداول الحاسوبية CNC للعمل مع المعادن |
أقصى قطر دوار فوق السرير: |
540 ملم |
Max. الأعلى. processing length طول المعالجة: |
900 ملم |
X السفر: |
220 ملم |
سفر Z: |
1000 مم |
الصناعات المطبقة: |
الأشغال المعدنية |
الدقة: |
دقة عالية |
الكلمات الرئيسية: |
آلة مخرطة CNC ذات السرير المائل |
اللون: |
مخصصة |
الحزمة: |
تصدير حالة خشبية قياسية |
Max. الأعلى. Spindle speed سرعة المغزل: |
سرير منحني آلة التداول الحاسوبية CNC للعمل مع المعادن |
أقصى قطر دوار فوق السرير: |
540 ملم |
Max. الأعلى. processing length طول المعالجة: |
900 ملم |
X السفر: |
220 ملم |
سفر Z: |
1000 مم |
الصناعات المطبقة: |
الأشغال المعدنية |
الدقة: |
دقة عالية |
الكلمات الرئيسية: |
آلة مخرطة CNC ذات السرير المائل |
اللون: |
مخصصة |
الحزمة: |
تصدير حالة خشبية قياسية |

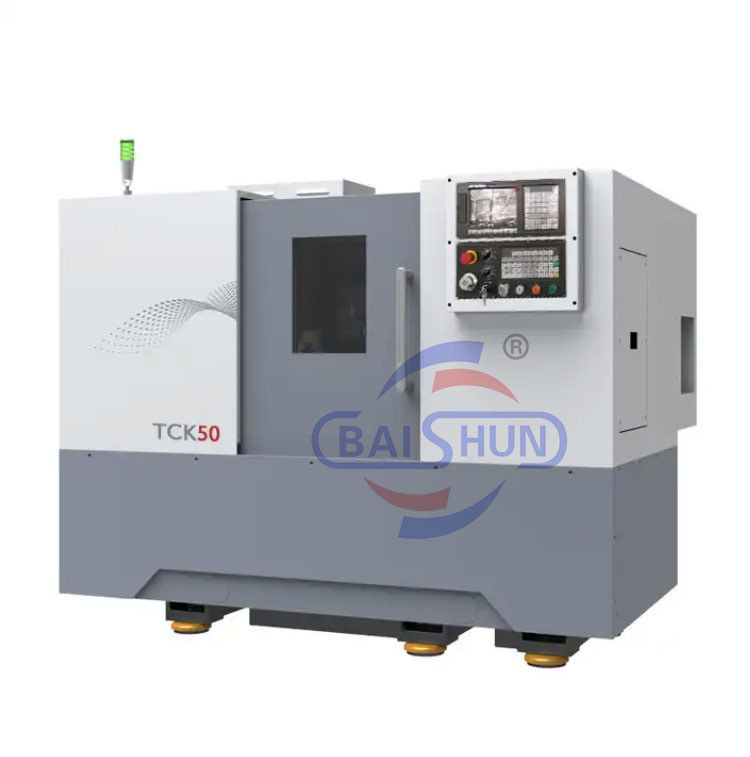

آلة CNC للدوائر المنحدرة هي منتج عالي الجودة قمنا بتصميمه وبناءه بناءً على طلب السوق وخبرة مصنعنا الواسعة في صنع دوائر CNC الأفقية لسنوات عديدة.وهي مبنية مع سرير هيكل مربع صلبة مصنوعة من الصلبة العالية Mihanna الصلبةتصميمه المدمج والقوي يضمن صلابة مناسبة، معامل الاحتكاك المنخفض، والزيت الذاتي.هيكل مربع متكامل من سرير القاعدة يعزز إلى حد كبير صلابة واستقرار أداة الماكينة بأكملهاكما أن لديها قدرات امتصاص الاهتزازات، والحد من فقدان الأدوات وتحسين جودة القطعة. مع نسبة التكلفة والأداء العظيمة، وتخطيطها المدمجة، والسرعة العالية، والدقة، والصلابة،و خيارات تكوين مختلفة، فإنه يضمن كفاءة عالية وموثوقية للمستخدمين.
1.تيك سرير منحني آلة التشغيل الحاسوبية45 °التخطيط الميل والبنية المتكاملة لقاعدة السرير، والتي تحسن إلى حد كبير صلابة الانحناء والالتواء، صلابة عالية واستقرار عالية للآلة، وضمان قوي.
2.وحدة الفولاذ لتجميع الفولاذ، استخدام محامل الفولاذ NSK عالية الدقة، الفولاذ بأكمله، دقة الوحدة، صلابة جيدة ولها أداء مثالي.من خلال اختبار التوازن الديناميكي الصارم، نظام الغزل لديه دقة عالية، والحفاظ على دقة جيدة، تشوه حراري صغير، واستقرار حراري جيد، أعلى سرعة تصل إلى2600دورة في الدقيقة.
3.TCK Slant Bed CNC Lathe Machine تكوين برج سكين هيدروليكي ، لتزويد المستخدمين بأجزاء معالجة مريحة وعملية وموثوقة.
4توفر آلة CNC للدوائر الحركية للجهاز المستخدم نظام هيدروليكي وترطيب مثالي ، باستخدام مضخة هيدروليكية عالية الجودة و هيدروليكية ، صمام ومكونات أخرى ،يقلل كثيرا من معدل الفشلتصميم نظام التشحيم الهيدروليكي بسيط وموثوق به. تستخدم آلة الآلة التشحيم الآلي المركزي الثابت والكمي.
5.المحرك القائم والمسمار الكروي يعتمدان على التوصيل المرن ، والتحويل ليس له فجوة ، والدقة عالية ، له وظيفة حماية جيدة لآلة الأدوات.
6. هذه الأداة الآلية يمكن أن تختار محرك الرئيسي سيرفو
| البيانات التقنية الرئيسية | الوحدة | TCK550 | TCK40-750 | TCK40-1000 | |
| نطاق العمل | أقصى قطر دوار على السرير | ملم | ¥540 | ¥540 | ¥540 |
| الحد الأقصى لقطر الدوران على الشريحة | ملم | 270 | 270 | 270 | |
| أقصى قطر للتجهيز | ملم | 400 | 400 | 400 | |
| أقصى طول للتجهيز | ملم | 700 | 700 | 900 | |
| الفولاذ | الحد الأقصى لسرعة الدوران | r/min | 4000 | 4000 | 4000 |
| إفراز الغزل | ملم | 0.008/300 | 0.008/300 | 0.008/300 | |
| الغزل من خلال قطر الثقب | ملم | 65 | 65 | 65 | |
| سعة البار | ملم | 48 | 48 | 48 | |
| عجلة هيدروليكية | بوصة | 8 | 8 | 8 | |
| قوة محرك العجلة | كيلو | 7.5 | 7.5 | 7.5 | |
| السكتة | السفر على محور X | ملم | 220 | 220 | 220 |
| التنقل على محور Z | ملم | 750 | 750 | 1000 | |
| الغذاء | محور X يتحرك بسرعة | م/دقيقة | 20 | 20 | 20 |
| محور Z يتحرك بسرعة | م/دقيقة | 20 | 20 | 20 | |
| قطع الغذاء | ملم/دقيقة | 1-6000 | 1-6000 | 1-6000 | |
| الأسماك في الذيل | ضربة الذيل | ملم | 550/دليل | 550/دليل | 800/اليدوية |
| ضربة غطاء الذيل | ملم | 120/ الهيدروليكية/اليدوية | |||
| الدليل | زاوية ميل سكة حديد السرير | دج. | 30 | 30 | 30 |
| النوع | خط توجيه القائمة | خط توجيه القائمة | خط توجيه القائمة | ||
| الدقة | دقة الموقع | ملم | 0.016 | 0.016 | 0.016 |
| التكرار | ملم | 0.008 | 0.008 | 0.008 | |
| غيرها | وزن الجهاز | كيلوغرام | 3800 | 3800 | 4200 |
| الأبعاد | ملم | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
