تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: CE，ISO
رقم الموديل: CA8463
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 50 مجموعة شهريا
اسم المنتج: |
آلة مخرطة دوارة يدوية CA8463 |
النموذج: |
CA8463 |
Max. الأعلى. Swing Diameter قطر التأرجح: |
630ملم |
الأعلى. طول الدوران: |
3500 مم |
الوظيفة: |
تحول لفة |
قوة المحرك الرئيسية: |
22 كيلو واط |
التطبيق: |
أعمال معدنية |
النوع: |
يدوي |
وزن الآلة: |
1400 كجم |
اللون: |
مخصصة |
اسم المنتج: |
آلة مخرطة دوارة يدوية CA8463 |
النموذج: |
CA8463 |
Max. الأعلى. Swing Diameter قطر التأرجح: |
630ملم |
الأعلى. طول الدوران: |
3500 مم |
الوظيفة: |
تحول لفة |
قوة المحرك الرئيسية: |
22 كيلو واط |
التطبيق: |
أعمال معدنية |
النوع: |
يدوي |
وزن الآلة: |
1400 كجم |
اللون: |
مخصصة |

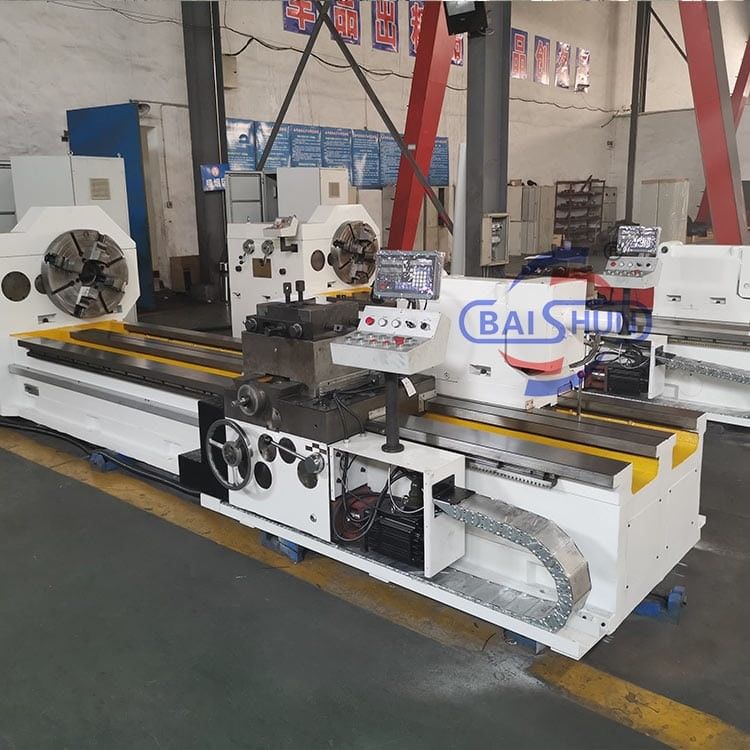

الجهاز الثقيل للدوران الأفقي العالمي اليدوي لدوران الدوار CA8463
This series Professional Roll Turning CNC Lathe Machine can utilize high-speed steel and carbide cutting tools to finish rough or finish turning process for not only the non-ferrous metals like various structure steels، الصلب والحديد، ولكن أيضا السطوح الخارجية / الداخلية الأسطوانية / مخروطية / كروية، الخيوط من المواد غير المعدنية وجميع أنواع سطح الجسم الدوار المنحني.
This horizontal cnc lathe machine is suitable for high-speed steel and carbide cutting tool to implement coarse and fine stock removing and cutting on the outer cylindrical surface of roller of different materialsيمكن استخدامه أيضًا لمعالجة الخام والنهائية لمختلف أجزاء المعادن.
مع وظائفها المزدوجة من الدوران والطحن ، يمكن لجهاز الدوران الدوري أن يكمل معالجة الجزء في عملية واحدة ،الحد من الحاجة إلى عدة إقبالات وتعزيز كفاءة العمل العامة للعملاء.
جميع مكونات الجهاز مستوردة من العلامات التجارية الأجنبية الشهيرة، مثل FANUC أو نظام التحكم SIMENS / نظام التحكم الكهربائي شنايدر، حمالة اليابانية، ABB المحرك & صندوق انتقال / صندوق التروس، الخويمكننا أيضا تكوين حسب طلبات العملاء الخاصة ومتطلباتيمكن لمهندسيننا تصميم تكوينات مختلفة وفقًا لخصائص قطع العمل المختلفة.
1لديها وظائف الطحن والتحويل ، بما في ذلك خيوط المسمار ، السطح المخروط ، السطح المنحني ، الحفر الداخلي ، الخ.
2) هذه الدوائر تعتمد نظام التحكم في التردد كنظام محرك الرئيسي؛ مدفوعة بواسطة محرك التحكم في التردد، سرعة العمود الرئيسي يدرك تنظيم السرعة دون خطوة،مع سرعات مختلفة لتلبية متطلبات سرعة القطع المنطقية لمعالجة أنواع مختلفة من قطع العمل.
3) تتكون هذه الدوائر من سرير الدوائر ، والرأس الانتقائي ، والذيل ، ومتكيف الشفرة ، ونظام التحكم الكهربائي ، ونظام التشحيم ، وهلم جرا.يتم تثبيت الرأس الانتخابية والرأس الذيل على الجانب الأيسر واليمين من سرير الدوران على التوالي.
4يمكن أن يدرك العمود الرئيسي ضبط السرعة بدون خطوة في نطاق 10 ~ 300r / min ؛ ويستخدم محامل المقبض الرئيسي للفولاذ محامل عجلات أسطوانية مزدوجة عالية الدقة ،ذات درجة عالية من الصلابة ودقة الدوران وسهلة ضبطها.
5صلابة عالية، واستقرار وصيانة دقة: جميع الصب مصنوع من ميهانيت HT250 عالية القوة. وهو مناسب بشكل خاص للقطع الثقيل.جميع الصب الكبيرة تحمل اختبار التسخين والاهتزاز الشيخوخة ويتم القضاء على الإجهاد الداخلي، لذلك يتم تعزيز الدقة العامة إلى حد كبير ويتم العثور على أجزاء معالجة بدقة هندسية عالية.
| المعايير الرئيسية | الوحدة | CK8450 | CA8463 | CA8480 |
| أقصى قطر الدوران | ملم | 500 | 630 | 800 |
| أقصى طول الدوران | ملم | 2500 | 3500 | 4000 |
| ارتفاع المركز | ملم | 320 | 380 | 550 |
| الحد الأقصى لوزن القطعة | كيلوغرام | 3500 | 6500 | 14000 |
| نطاق سرعة الغزل | r/min | 1-112 | 1-75 | 1-31.5 |
| عدد سرعات الغزل | 16 | 16 | 16 | |
| أقصى قوة قطع | KN | 40 | 60 | 70 |
| أقصى عزم للصفحة الأمامية | KN.m | 10 | 25 | 55 |
| السفر في أكمام الذيل | ملم | 150 | 200 | 300 |
| طاقة المحرك الرئيسي | كيلو | 15 | 22 | 37 |
| الأبعاد الكلية | ملم | 5155X1368X1400 | 7100X1600X1550 | 9240 × 2280 × 1800 |
| وزن الجهاز | كيلوغرام | 7500 | 14000 | 28000 |
