تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: CE，ISO
رقم الموديل: CA8463
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 50 مجموعة شهريا
اسم المنتج: |
الجهاز التقليدي لتحويل الدوارة |
النموذج: |
CA8463 |
Max. الأعلى. Swing Diameter قطر التأرجح: |
630ملم |
الأعلى. طول الدوران: |
3500 مم |
الوظيفة: |
تحول لفة |
الأسلوب: |
أفقي |
التطبيق: |
أعمال معدنية |
النوع: |
عادي |
وزن الآلة: |
1400 كجم |
اللون: |
مخصصة |
اسم المنتج: |
الجهاز التقليدي لتحويل الدوارة |
النموذج: |
CA8463 |
Max. الأعلى. Swing Diameter قطر التأرجح: |
630ملم |
الأعلى. طول الدوران: |
3500 مم |
الوظيفة: |
تحول لفة |
الأسلوب: |
أفقي |
التطبيق: |
أعمال معدنية |
النوع: |
عادي |
وزن الآلة: |
1400 كجم |
اللون: |
مخصصة |

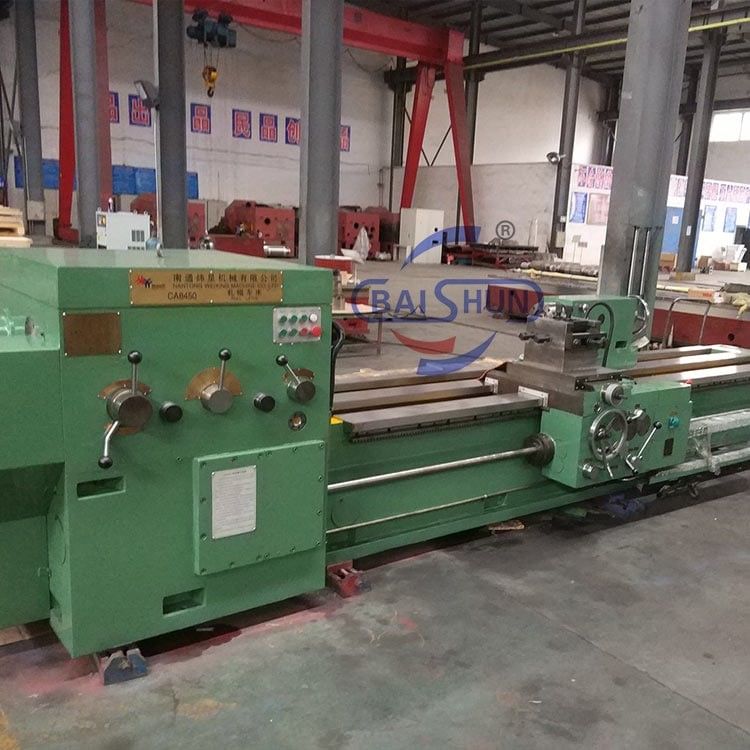

آلية طحن للفول أفقي عادي للفول تحويل آلة الدوران
تستخدم هذه السلسلة من المحول بشكل رئيسي لإجراء العديد من أنواع عمل الدوران ، مثل وجه نهاية الدوران ، أسطواني ، ثقب داخلي وخيط متري ، خيط بوصة ، خيط وحدات ، خيط قطر.استدر الجهاز مع الانزلاق العلوي، ولكن أيضا يمكن استخدام الزلاجة العليا والغذاء الطولي جنبا إلى جنب مدفوعة لتحويل طويلا معتدلة. يمكن أيضا أن تستخدم للحفر الحفر المركزية، والحفر وغيرها من العمليات.صلابة قوية، ويمكن استخدام أدوات قطع الكربيد لقطع الخيوط ومعالجة مجموعة متنوعة من المعادن الحديدية والمعادن غير الحديدية.
الجهاز الثقيل التلقائي للدوران CNC يحتوي على خصائص الدقة العالية والصلابة العالية وأربعة طرق توجيه والتي تم تطويرها بشكل مستقل من قبل شركتنا وفقًا لاتجاهات السوق.تستخدم بشكل رئيسي لجميع أنواع معالجة طلاء الطاحونة، وهي مناسبة أيضًا لتدوير السطح الدائري الخارجي والداخلي، المخروط، وجه النهاية والخيوط من العمود، القرص وغيرها من أنواع قطعة العمل في الإنتاج الضخم.سهلة التشغيل، آمنة وموثوقة، ويتم استخدامها على نطاق واسع في صناعة الصلب والفحم الكيميائية، والصيانة والسيارات والنفط والعسكرية وغيرها من الصناعات للمعالجة الميكانيكية.
مع وظائفها المزدوجة من الدوران والطحن ، يمكن لجهاز الدوران الدوري أن يكمل معالجة الجزء في عملية واحدة ،الحد من الحاجة إلى عدة إقبالات وتعزيز كفاءة العمل العامة للعملاء.
جميع مكونات الجهاز مستوردة من العلامات التجارية الأجنبية الشهيرة، مثل FANUC أو نظام التحكم SIMENS / نظام التحكم الكهربائي شنايدر، حمالة اليابانية، ABB المحرك & صندوق انتقال / صندوق التروس، الخويمكننا أيضا تكوين حسب طلبات العملاء الخاصة ومتطلباتيمكن لمهندسيننا تصميم تكوينات مختلفة وفقًا لخصائص قطع العمل المختلفة.
1لديها وظائف الطحن والتحويل ، بما في ذلك خيوط المسمار ، السطح المخروط ، السطح المنحني ، الحفر الداخلي ، الخ.
2) هذه الدوائر تعتمد نظام التحكم في التردد كنظام محرك الرئيسي؛ مدفوعة بواسطة محرك التحكم في التردد، سرعة العمود الرئيسي يدرك تنظيم السرعة دون خطوة،مع سرعات مختلفة لتلبية متطلبات سرعة القطع المنطقية لمعالجة أنواع مختلفة من قطع العمل.
3) تتكون هذه الدوائر من سرير الدوائر ، والرأس الانتقائي ، والذيل ، ومتكيف الشفرة ، ونظام التحكم الكهربائي ، ونظام التشحيم ، وهلم جرا.يتم تثبيت الرأس الانتخابية والرأس الذيل على الجانب الأيسر واليمين من سرير الدوران على التوالي.
4يمكن أن يدرك العمود الرئيسي ضبط السرعة بدون خطوة في نطاق 10 ~ 300r / min ؛ ويستخدم محامل المقبض الرئيسي للفولاذ محامل عجلات أسطوانية مزدوجة عالية الدقة ،ذات درجة عالية من الصلابة ودقة الدوران وسهلة ضبطها.
5صلابة عالية، واستقرار وصيانة دقة: جميع الصب مصنوع من ميهانيت HT250 عالية القوة. وهو مناسب بشكل خاص للقطع الثقيل.جميع الصب الكبيرة تحمل اختبار التسخين والاهتزاز الشيخوخة ويتم القضاء على الإجهاد الداخلي، لذلك يتم تعزيز الدقة العامة إلى حد كبير ويتم العثور على أجزاء معالجة بدقة هندسية عالية.
| المعايير الرئيسية | الوحدة | CK8450 | CA8463 | CA8480 |
| أقصى قطر الدوران | ملم | 500 | 630 | 800 |
| أقصى طول الدوران | ملم | 2500 | 3500 | 4000 |
| ارتفاع المركز | ملم | 320 | 380 | 550 |
| الحد الأقصى لوزن القطعة | كيلوغرام | 3500 | 6500 | 14000 |
| نطاق سرعة الغزل | r/min | 1-112 | 1-75 | 1-31.5 |
| عدد سرعات الغزل | 16 | 16 | 16 | |
| أقصى قوة قطع | KN | 40 | 60 | 70 |
| أقصى عزم للصفحة الأمامية | KN.m | 10 | 25 | 55 |
| السفر في أكمام الذيل | ملم | 150 | 200 | 300 |
| طاقة المحرك الرئيسي | كيلو | 15 | 22 | 37 |
| الأبعاد الكلية | ملم | 5155X1368X1400 | 7100X1600X1550 | 9240 × 2280 × 1800 |
| وزن الجهاز | كيلوغرام | 7500 | 14000 | 28000 |
