تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5235
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة2خارج آلة الدوارة العمودية سي سي سيتم تعبئت
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا

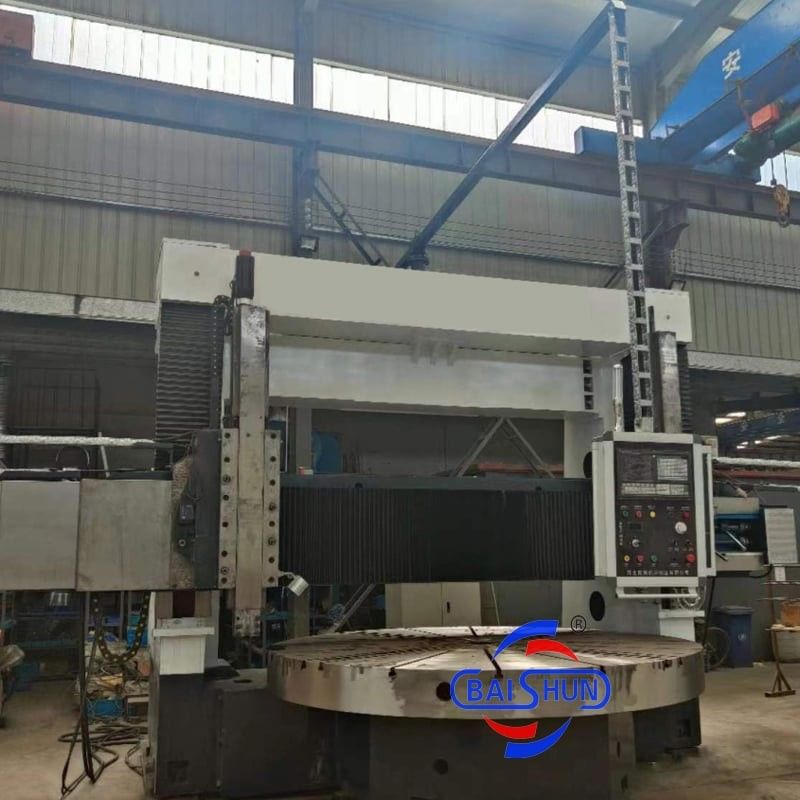

اسم المنتج: |
محرك التشغيل الرأسي CNC |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
3500 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1600 ملم |
قدرة التصنيع: |
واجب المتوسطة |
عدد المغازل: |
مزدوج |
دقة تحديد المواقع (مم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جلاكسو سميث كلاين/سيمنز/فانوك |
الوظيفة: |
تحول المعادن |
اسم المنتج: |
محرك التشغيل الرأسي CNC |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
3500 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1600 ملم |
قدرة التصنيع: |
واجب المتوسطة |
عدد المغازل: |
مزدوج |
دقة تحديد المواقع (مم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جلاكسو سميث كلاين/سيمنز/فانوك |
الوظيفة: |
تحول المعادن |
الدوارة العمودية المزدوجة هي قطعة متطورة من المعدات التي تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية.إنها تتضمن مبادئ التصميم الحديثة وتقنيات التصنيع، الاستفادة من تحسين CAD ومكونات حديثة من مصادر محلية ودولية على حد سواء.صلابة ثابتة وديناميكية عالية، قدرات التصنيع الدقيقة، قدرة الحمل الثقيل، الكفاءة، والمتانة، والتشغيل الموثوق به. جميع المواصفات التقنية الرئيسية لأجزاء الآلة تتوافق مع المعايير الوطنية.
طاولة العمل
يحتوي طاولة العمل على قاعدة طاولة العمل ، طاولة العمل ، أجزاء الغزلات وجهاز النقل. طاولة العمل وقاعدة طاولة العمل هي هيكل كامل من الصلب ، وتعتمد صب صلبة عالية منخفضة التوتر ،الذي لديه صلابة كافية، والقوة والاستقرار الحراري. يتبنى محامل محور الطاولة عمل دقة عالية سلسلة مزدوجة قصيرة أسطوانية محامل عجلة. يمكن أن تضمن دورة الطاولة عمل عالية الدقة وطول العمر.
ناقل الحركة الرئيسي
النظام الرئيسي لنظام نقل الجهاز هو نقل العمود الرأسي.صندوق التروس يحقق تحويل ميكانيكي لتروسين بواسطة أسطوانة التحول التي تدفع عجلة التغيير، بحيث يمكن لوحة العمل القيام بتعديل سرعة دون خطوة في غضون 0.63-63r / min.
إطار الشجاعة
تتكون من أعمدة عمودية يسارية ويمينية وعوارض اتصال. تشكل البوابة وقاعدة الطاولة العمل هيكل الختم. في الجزء العلوي من البوابة ، هناك صندوق رفع يسار ويست ، ويتم وضعها على الجانب الأيمن.مدفوعة بمحرك التيار المتردد الممتد ثنائي المحور. من خلال زوج من العدادات، الديدان والعدادات زوج ومركبات مزدوجة جعل الحزمة للقيام بحركة رفع على طول السكة الحديدية دليل العمود الأيسر واليمين.
شعاع
يتبنى الحزمة صب الحديد ذو القوة العالية والإجهاد المنخفض مع صلابة وقوة كافية ، لضمان دقة الآلة للحصول على استقرار واستقرار طويل الأجل.الشعاع هو أمام العمود الرأسيعلى الجزء الخلفي من العارضة ، هناك 4 نقاط تشبيك هيدروليكية. على جانبي العارضة ، هناك صندوق تغذية لاستقرار الأداة.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
الشحن والتسليم:
للحصول على مزيد من التفاصيل والمواصفات، يرجى الاتصال:
