تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا

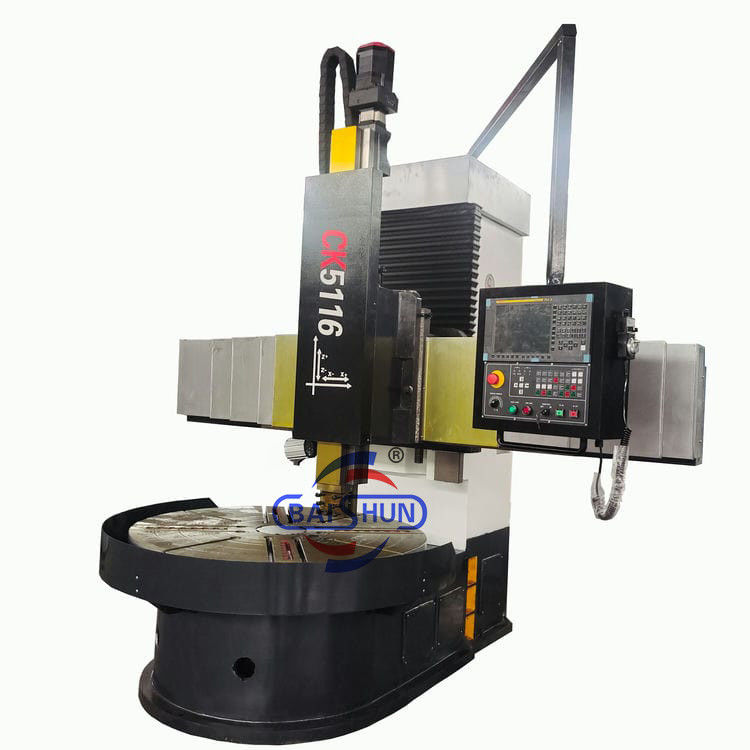

اسم المنتج: |
آلة مخرطة العجلة العمودية |
نوع الجهاز: |
CK5116 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1600 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
3.2 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
الوظيفة: |
تحول المعادن |
اسم المنتج: |
آلة مخرطة العجلة العمودية |
نوع الجهاز: |
CK5116 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1600 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
3.2 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
الوظيفة: |
تحول المعادن |
الصين البيع الساخن متعددة الأغراض CNC العمودية الالتفات مناسبة لمعالجة المعادن الحديدية والمعادن غير الحديدية والمواد غير المعدنية الجزئية،ويمكن تحقيق معالجة تدوير وجه النهاية، داخل وخارج سطح أسطواني، داخل وخارج سطح مخروطي دائري و الحفر، وتوسيع، reaming من فتحة. يتم تشغيل ناقل النقل الرئيسي من قبل محرك سيرفو التيار المتردد فولاذ،تغيير التروس الهيدروليكية وتعديل سرعة أقل من خطوتينطاولة العمل هي يدوية 4 فك حركة واحدة تشاك.
الخصائص الرئيسية:
1. محول CNC عمودي، نظام CNC يستخدم نظام سيمنز 828DD، وهناك عمود أداة عمودي، والقطر الحد الأقصى للآلات هو 1600mm إلى 2600mm من العمود الواحد محول عمودي،تم تصميمه مع قطر الطاولة 1400mm، والارتفاع القياسي القياسي للآلات هو 1200mm.
2جهاز النقل هو ناقل نقل بدون نوم بأربع سرعات ، وهو مريح وحساس وموثوق به.
3يتم تثبيت جميع التروس في النظام باستخدام أدوات طحن 40Cr ، والتي تمتلك خصائص دقة دوران عالية وصوت منخفض.
4. الآلة مناسبة لأدوات الفولاذ عالية السرعة وأدوات قطع الكربيد معالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الجهاز يمكن إكمال العمليات التالية:تحويل السطح الأسطواني الداخلي والخارجي للطائرةجميع أنواع وجه الزناد ، وجه المخروط الداخلي والخارجي ، الخيوط ، فتحة القطع والقطع.
معايير الجهاز
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (ملم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (ملم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الوزن الأقصى لقطعة العمل (كيلوغرام) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (rpm) |
30-260 |
20-180 |
6.3-200 |
15 - 160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
|
نطاق تغذية أداة الراحة (ملم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
مسافة الشعاع العرضي (ملم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
المسار الأفقي لمركز الأدوات (ملم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
المسار الرأسي لمركز الأدوات (ملم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم قطعة شريط القطع (ملم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |
صورة آلة التفاصيل:
الشحن والتسليم:
للحصول على مزيد من التفاصيل والمواصفات، يرجى الاتصال:
