تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: vmc650
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
Packaging Details: Export standard wooden case or as customers' requirement.
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة / مجموعات شهريا
اسم المنتجات: |
مركز آلة الطحن العمودية |
نوع الجهاز: |
vmc650 |
حجم المنضدة (مم): |
1000 * 400 |
قدرة التحميل القصوى: |
400 كجم |
تفتق المغزل: |
BT40 |
سفر XYZ-axs: |
650*400*550 مللي متر |
قوة محرك المغزل (kW): |
5.5 كيلو واط |
Tool numbers: |
16pces |
Application: |
Metalworking |
Keywords: |
High Precision Vertical Machining Center |
اسم المنتجات: |
مركز آلة الطحن العمودية |
نوع الجهاز: |
vmc650 |
حجم المنضدة (مم): |
1000 * 400 |
قدرة التحميل القصوى: |
400 كجم |
تفتق المغزل: |
BT40 |
سفر XYZ-axs: |
650*400*550 مللي متر |
قوة محرك المغزل (kW): |
5.5 كيلو واط |
Tool numbers: |
16pces |
Application: |
Metalworking |
Keywords: |
High Precision Vertical Machining Center |

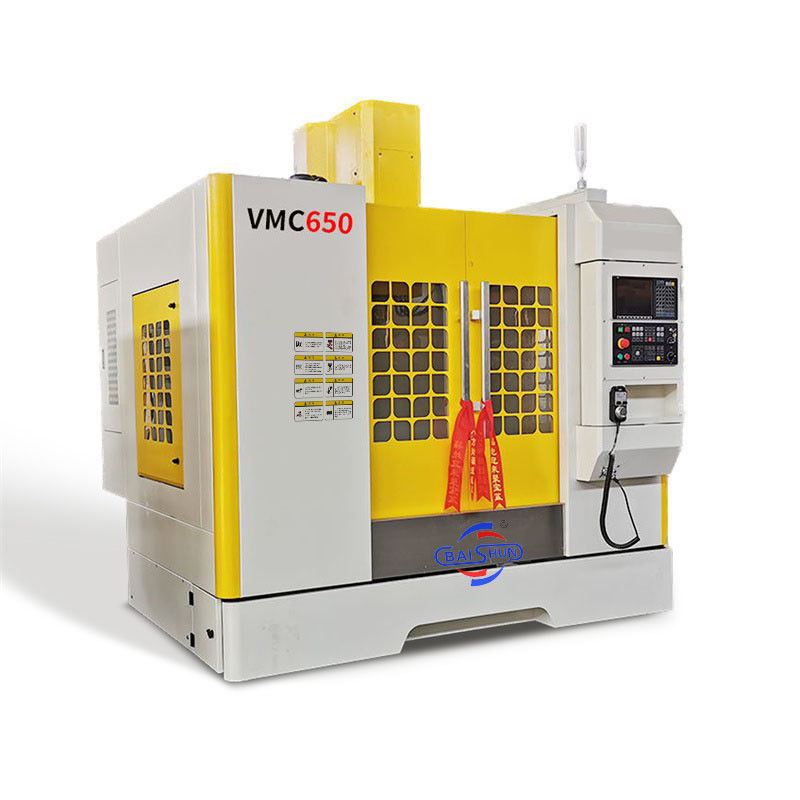

VMC650 عالمية أداة آلة CNC مركز آلة الطحن العمودي
مركز الطحن الرأسي (VMC) هو نوع من آلات الطحن التي تستخدم عادة في الصناعات التحويلية مثل السيارات والطيران والفضاء والإلكترونيات.يستخدم عادة لإنتاج قطع الدقة ذات الأشكال المعقدة، باستخدام أداة تحكم بها الحاسوب التي تدور وتتحرك على طول محاور متعددة.
1أجزاء القاعدة، العربات، طاولات العمل، الأعمدة، صناديق الفوهات والأجزاء الرئيسية الأخرى مصنوعة من حديد الصلب HT300؛ القاعدة هي هيكل نوع الصندوق،وتضمن الهيكل المدمج والمتماثل للضفادع الصلبة عالية صلابة ومقاومة الانحناء من أجزاء القاعدة. النوع A الجسر العصا والأضلاع الداخلية شبكة تشبه ضمانا قويا من صلابة ودقة Z محور قوية القطعيتم تصنيع الأجزاء الأساسية من الرمل الراتنج ومعالجتها بالشيخوخة لضمان استقرار أداء استخدام آلة الأدوات على المدى الطويل.
2.X ، Y ، Z التغذية الثلاثية الاتجاه تعتمد دقة عالية وقوة عالية الحلقة الداخلية مزدوجة المكسرات المحملة مسبقًا المسمار الكبير للرصاص مع سرعة تغذية عالية.يتم توصيل محرك القيادة مباشرة مع المسمار من خلال ربط مرنمحرك إمداد الخدمة ينقل الطاقة مباشرة إلى المسمار الكرة عالية الدقة دون رد فعل ، وضمان دقة الموقع وتزامن أداة الآلة
| المعلم التقني | VMC650 | VMC850 | VMC1160 | VMC1270 | VMC1580 |
| حجم طاولة العمل ((ملم) | 1000*400 | 1000*500 | 1200*600 | 1360*700 | 1700*800 |
| طاولة العمل max.load ((kg) | 400 | 500 | 800 | 1000 | 1500 |
| فتحة T (عدد*عرض*مسافة) | 3-18*120 | 5-18*102 | 5-18×100 | 5-18-122 | 7-22*110 |
| سفر XYZ-aixs ((ملم) | 650*400*550 | 800*500*500 | 1100*600*600 | 1200*700*600 | 1500*800*700 |
| المسافة من أنف الغزل إلى سطح الطاولة ((ملم) | 100-700 | 110-610 | 120-720 | 87-687 | 160-860 |
| المسافة من مركز الغزل إلى الممر الرئيسي للعمود ((ملم) | 485 | 552 | 650 | 785 | 855 |
| نوع ناقل العجلة | محور الحزام | نوع الحزام | نوع الحزام | محور الحزام | نوع الحزام |
| مسدس العجلة | NT1 إدارة الأعمال | NT1 إضافة | NT1 إدارة الأعمال | (7:24) | NT1 التجارة |
| سرعة الدوران ((r/min) | 8000/10000/12000 | 8000/10000/12000 | 8000/10000 | 6000/8000 | 6000/8000 |
| محرك الفولاذ ((kw) | 5.5 | 7.5 | 11 | 7.5/11 | 15 |
| إدخال سريع X/Y/Z-aixs ((m/min) | 36/36/36 | 36/36/36 | 363636 | 24/24/18 | 24/24/18 |
| سرعة إمدادات القطع ((mm/min) | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| رقم الأداة ((قطعة)) | 16 | 24 | 24 | 24 | 24 |
| الأدوات تتغير | نوع الذراع ATC | نوع الذراع ATC | نوع القرص ATC | نوع الذراع ATC | نوع القرص ATC |
| وقت تغيير الأدوات | 2 | 2 | 1.8 | 2 | 2 |
| الحد الأقصى لوزن الأداة ((كغ) | 8 | 8 | 8 | 10 | 15 |
| الحد الأقصى لطول الأداة ((ملم) | 300 | 300 | 300 | 300 | 300 |
| دقة الموقع ((ملم) | ± 0.008 | ± 0.008 | ± 0.008 | ± 0.008 | ± 0.008/300mm |
| دقة الموقع المبلغ عنها ((ملم) | ± 0.005 | ± 0.005 | ± 0.005 | ± 0.005 | ± 0.005/300mm |
يمكننا تجهيز جميع العلامات التجارية وحدة تحكم CNC: FANUC Oi-mf؛ سيمنس 808D؛ سيمنس 828؛ ميتسوبيشي M80؛
أيضا العلامات التجارية الصينية CNC مثل: HNC808؛ KND2000mf؛ GSK980T؛ الخ.
محور 4 و محور 5 اختياريان:
ناقل الشريحة اختياري:
هينان Baishun آلات المعدات المحدودة هي الشركة المصنعة المهنية التي تعمل بشكل خاصآلة الحفر، آلة التشغيل العمودي، آلة التشغيل العمودي CNC، آلة التشغيل العمودي CNC، آلة التشغيل الأفقية CNC، آلة التشغيل المتحركة، آلة التشغيل المتحركة، آلة إقامة القطب، آلة التقطيع،الخ
نحن نعلق أهمية كبيرة على التبادلات والتعاون التقني الدولي، قدمت التكنولوجيا المتقدمة والحرف من الولايات المتحدة وألمانيا وأستراليا ودول أخرى،يضع خطوط الإنتاج المتقدمة الدولية وقاعدة الاختبار الحديثة من الدرجة الأولى.أهلاً بجميع الأصدقاء الذين يزورون ويتواصلون ويتعاونون!!!
1مع شهادة CE و ISO.
2: تتبع كامل للإنتاج
3: المهندسين المحترفين يمكن أن تضمن أعلى جودة.
4: مزيد من الموردين كبديل، يضمن لك أقل الأسعار وتنافسية.
5: موظفي المبيعات مع أكثر من 15 عاما من الخبرة، سوف تجيب على أسئلتك قبل المبيعات وبعد البيع.
6: إنتاج OEM متاح ، لتلبية احتياجات العملاء
7توجد MOQ منخفضة (وحدة واحدة).
8دعم فني على مدار 24 ساعة
