تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5117
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
مخرطة عمودية لتصنيع قطع غيار السيارات المعدنية |
نوع الجهاز: |
CK5117 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1700 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
الوظيفة: |
تحول المعادن |
اسم المنتج: |
مخرطة عمودية لتصنيع قطع غيار السيارات المعدنية |
نوع الجهاز: |
CK5117 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1700 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
الوظيفة: |
تحول المعادن |
لدينا بيع الساخن CNC عمودية الدوران محول مثالية لمعالجة المعادن الحديدية، المعادن غير الحديدية، وبعض المواد غير المعدنية.الأسطح الأسطوانية الداخلية والخارجية، الأسطح الدائرية المخروطية الداخلية والخارجية، فضلا عن حفر الثقوب، وتوسيع، وreaming. يتم تشغيل ناقل النقل الرئيسي من قبل محرك سيرفو التيار المتردد،والآلة تقدم تبديل التروس الهيدروليكية وتنظيم السرعة بدون خطوة مع اثنين من التروستم تجهيز طاولة العمل بمحرك يدوي من 4 فكي واحد للحركة لسهولة التشغيل.
الخصائص الرئيسية:
1. محول CNC عمودي، نظام CNC يستخدم نظام سيمنز 828DD، وهناك عمود أداة عمودي، والقطر الحد الأقصى للآلات هو 1600mm إلى 2600mm من العمود الواحد محول عمودي،تم تصميمه مع قطر الطاولة 1400mm، والارتفاع القياسي القصوى للآلات هو 1200mm.
2جهاز النقل هو ناقل نقل بدون نوم بأربع سرعات ، وهو مريح وحساس وموثوق به.
3يتم تثبيت جميع التروس في النظام باستخدام أدوات طحن 40Cr ، والتي تمتلك خصائص دقة دوران عالية وصوت منخفض.
4. الآلة مناسبة لأدوات الفولاذ عالية السرعة وأدوات قطع الكربيد معالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الجهاز يمكن إكمال العمليات التالية:تحويل السطح الأسطواني الداخلي والخارجي للطائرةجميع أنواع وجه الزناد ، وجه المخروط الداخلي والخارجي ، الخيوط ، فتحة القطع والقطع.
معايير الجهاز
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (ملم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (ملم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الوزن الأقصى لقطعة العمل (كيلوغرام) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (rpm) |
30-260 |
20-180 |
6.3-200 |
15 - 160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
|
نطاق تغذية أداة الراحة (ملم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
مسافة الشعاع العرضي (ملم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
المسار الأفقي لمركز الأدوات (ملم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
المسار الرأسي لمركز الأدوات (ملم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم قطعة شريط القطع (ملم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |

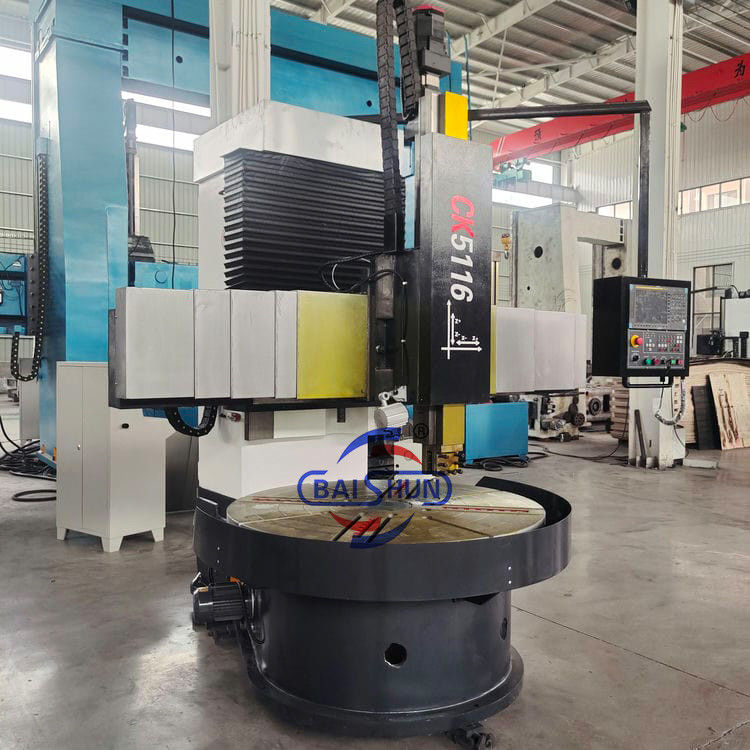

صورة آلة التفاصيل:
