تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5235
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $76,000.00/sets 1-4 sets
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
وقت التسليم: 45 يوم عمل
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
90 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
التوأم |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1900 ملم |
السفر (المحور Z) (مم): |
1250 ملم |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
6150*4400*5330ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كغ): |
55000 |
اسم المنتج: |
الجهاز الحاسوبي الثقيل الجهاز الحاسوبي الرخيص |
الحد الأقصى لقطر الدوران: |
3500 مم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2000 ملم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
90 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
التوأم |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1900 ملم |
السفر (المحور Z) (مم): |
1250 ملم |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
6150*4400*5330ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كغ): |
55000 |
اسم المنتج: |
الجهاز الحاسوبي الثقيل الجهاز الحاسوبي الرخيص |
الحد الأقصى لقطر الدوران: |
3500 مم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2000 ملم |

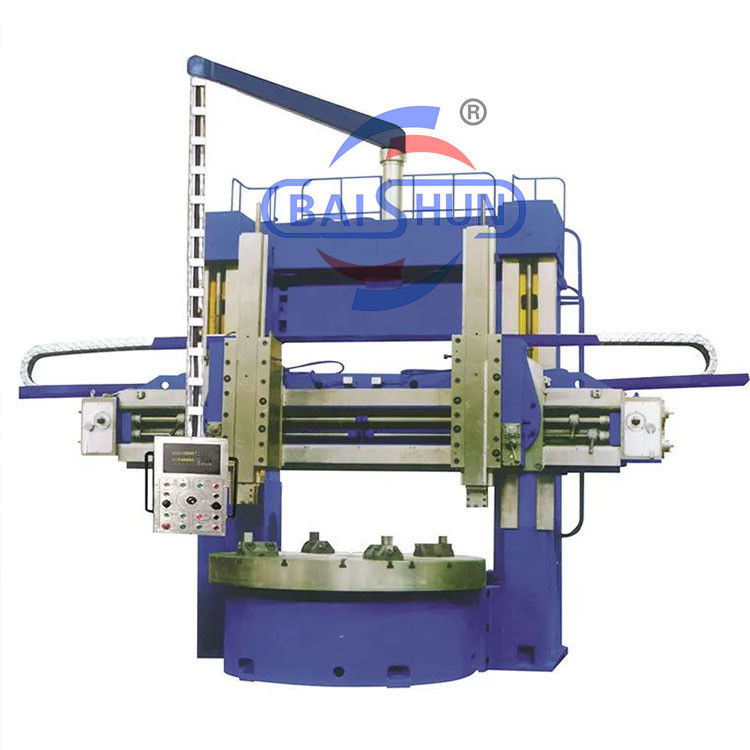

عالية السرعة الثقيلة الوظيفة Dro الدوارة الرأسية الدوارة الرأسية مع العمود المزدوج
الدوارة العمودية المزدوجة هي قطعة متطورة من المعدات التي تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية.إنها تتضمن مبادئ التصميم الحديثة وتقنيات التصنيع، الاستفادة من تحسين CAD ومكونات حديثة من مصادر محلية ودولية على حد سواء.صلابة ثابتة وديناميكية عالية، قدرات التصنيع الدقيقة، قدرة الحمل الثقيلة، الكفاءة، والمتانة، والتشغيل الموثوق به. جميع المواصفات التقنية الرئيسية لأجزاء الآلة تتوافق مع المعايير الوطنية.
1يستخدم في الغالب لمعالجة القوالب والشظايا للطائرات ذات القطر المتوسط ، والصمامات والأنابيب المختلفة ، وأوعية الضغط ، ومروحة المسامير ، ومكونات أجهزة البخار ، والقالب البلاستيكية ،المواسير وقطع العمل الأخرى.
2مناسبة لمعالجة السطح الأسطواني الداخلي / الخارجي ، السطح المخروطي ، وجه النهاية الخ
3محامل الفولاذ تستخدم منتجات الشركات المحلية الشهيرة.
4.المواشييأخذ هيكل متماثل لجعل التشوه الحراري تكون متساوية، وتجنب مركز الغزل يولد الانحرافات.
5. التروس فيالأسماكويتم معالجة طريقة التوجيه عن طريق التخفيف لضمان انتقال دقيق وتصلب عال.
6طاولة الدوران الرأسيةمقطوعةمع الحماية المرشدة المقاومة للارتداء من سبيكة الزنك ويمكن الوصول إلى زيت الضغط (0.2-0.4MPA) بين السكك الحديدية لتحسين القدرة على تحمل الحمل من مكتب العمل.
7. لقد مر صب الدوارة العمودية من خلال الشيخوخة الصناعية الصارمة وشيخوخة الاهتزاز من أجل التأكد من صلابة واستقرار الدوارة.
على أساس المعالجة الممتازةالمعدات، قوة تقنية قوية، وسيلة التفتيش المثالية، ونظام إدارة لا تشوبها شائبة.(بايشون)لقد اجتازت الآلة شهادة نظام إدارة الجودة الوطني ISO9001: 2008.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
