تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5225
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $66,000.00/sets 1-4 sets
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
وقت التسليم: 45 يوم عمل
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
عدد المغازل: |
مزدوج |
قدرة التصنيع: |
واجب ثقيل |
التحكم: |
CNC / يدوي |
الحد الأقصى لوزن قطعة العمل: |
20 طن |
قوة محرك المغزل (kW): |
55 |
قطر منضدة العمل: |
2250 |
عبور سريع لرأس السكة الحديد: |
4000 مم / دقيقة |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
عدد المغازل: |
مزدوج |
قدرة التصنيع: |
واجب ثقيل |
التحكم: |
CNC / يدوي |
الحد الأقصى لوزن قطعة العمل: |
20 طن |
قوة محرك المغزل (kW): |
55 |
قطر منضدة العمل: |
2250 |
عبور سريع لرأس السكة الحديد: |
4000 مم / دقيقة |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |

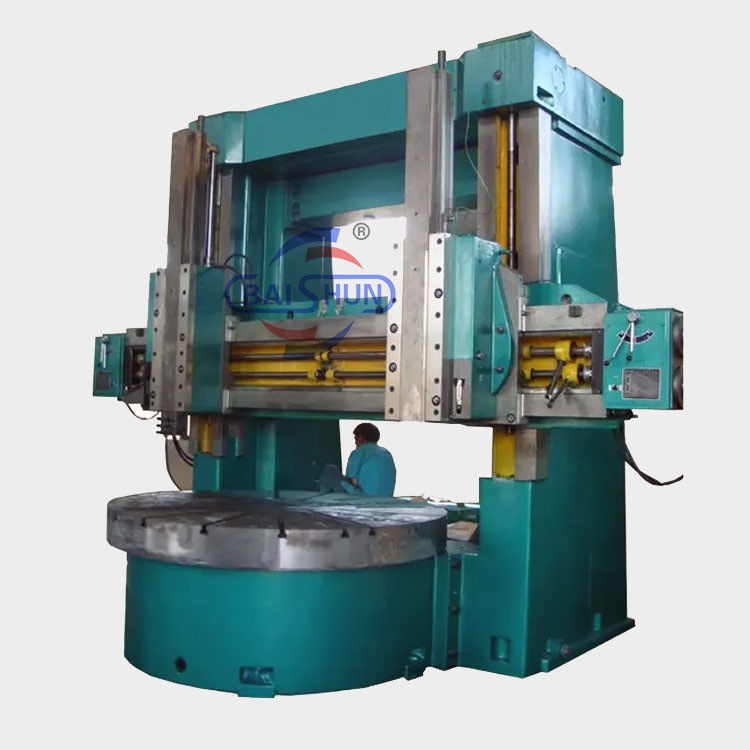

القدرة العالية والدقة في CK5225/5231/5240Q/5240 CNC العمودية آلة الدوران
الخصائص الرئيسية
1هذه اللوحة مناسبة للآلات. يمكن استخدامها للآلات الخام والنهائية للسطوح الأسطوانية الداخلية والخارجية ، والسطوح المخروطية الدائرية ، والوجوه النهائية.
2يتم دعم الغزل الرئيسي للطاولة العملية بواسطة محامل أسطوانية قصيرة ذات صفين ذات دقة عالية ومساحة إشعاعية قابلة للتعديل للتحديد.الاتجاه المحوري يتبنى خطوط توجيه هيدروستاتيكية CC، توفر دقة عالية في التشغيل، وقدرة تحمل كبيرة، والحد الأدنى من التشوه الحراري.
3يتم تصنيع القاعدة، طاولة العمل، جسم الدوائر، والشعاع العرضي من الحديد الزهري الرمادي لضمان قوة عالية، مقاومة ارتداء ممتازة، وخالية من الضغوط الداخلية والتشوه.
4يتوفر عمود الأدوات الرأسي في خيارين: برج رم مربع وبرج خمسية يدوي. يتم تجهيز عمود الأدوات الجانبي برجل مربع ، ويستخدم كلا عمود الأدوات التوازن الهيدروليكي.
5يتم تشغيل الغزل الرئيسي للدراجة بواسطة محرك AC ويتميز بآلية تغيير سرعة 16 خطوة لتحقيق مجموعة واسعة من سرعات طاولة العمل.
6اعتمادا على متطلبات المستخدم، يمكن تجهيز الدوس مع شاشة رقمية، رأس طحن كهربائية، وتشحيم تلقائي للأجزاء المنزلقة وتحويل ملحق الشفرة.
7يتم تخفيف العمود الرأسي وطرق توجيه الشعاع العرضي بتردد عال، مما يؤدي إلى صلابة التخفيف من HRC48-55.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
س: لماذا تختارنا؟
1) نحن مصنعون مع مصنعنا الخاص لسنوات عديدة مع شهادة CE
2) مع فريق التصميم والبيع المهنية، يمكننا أن نخدم لكم الحل الكامل مع سعر مصنع مباشر تنافسية.
3) آلاتنا تحظى بشعبية بين العملاء في جميع أنحاء العالم (الهند وباكستان وإسبانيا وإيطاليا وكوريا والمكسيك والمملكة المتحدة وما إلى ذلك).
س: ما هي خدمةنا؟
1) خدمة ما قبل البيع
وفقاً لمتطلبات العملاء الخاصة، نحن نقدم التصميم المناسب للمشروع، وتصميم العملية وبرنامج الشراء.استرداد الاستثمار في وقت قصير.
2) خدمة المبيعات
أنت مرحب بك لزيارة مصنعنا لاختبار الجهاز وسوف تخصيص المعدات بدقة وفقا لمتطلباتك الخاصة وتنظيم التسليم في الوقت المناسب.
خدمة ما بعد البيع
سوف نقدم ضمانا لمدة سنة واحدة لجهازنا. وفقا لاحتياجاتك، سنرسل مهندسيننا إلى مصنعك لتوجيه التثبيت، وتشغيل وتدريب العمال الخاص بك.
س: ماذا عن المحرك؟
ج: نحن نستخدم محركات محلية صينية مشهورة، ولكن يمكنك اختيار محركات سيمنز أو غيرها من العلامات التجارية حسب متطلباتك.
س: كم من الوقت يستغرق صناعة منتج؟
ج: يعتمد ذلك على حجم ونوع الآلة. عادةً ما تستغرق الآلة ذات الحجم الصغير حوالي 7-30 يوماً، وتستغرق الآلة الأكبر حوالي 30-60 يوماً.
ج: نعم، نحن نقدم فيديوهات الاختبار في المصنع لكل آلة قبل الشحن.
نحن مصنعون لآلات التداول المباشرة وليس شركة تجارية
مما يعني أننا نستطيع أن نقدم لكم أفضل الأسعار.
