تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: C5116A
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة في الشهر
الاسم: |
أداة الآلة العمودية للمعادن |
قدرة التصنيع: |
واجب ثقيل |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 ملم |
الوزن (كغ): |
1200ملم |
قدرة التحميل القصوى: |
5 طن |
النوع: |
النوع الرأسي |
أوتوماتيكي: |
نوع يدوي |
قوة محرك المغزل (kW): |
30 كيلو واط |
الجهد: |
380 فولت |
الضمان: |
سنة واحدة |
الاسم: |
أداة الآلة العمودية للمعادن |
قدرة التصنيع: |
واجب ثقيل |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 ملم |
الوزن (كغ): |
1200ملم |
قدرة التحميل القصوى: |
5 طن |
النوع: |
النوع الرأسي |
أوتوماتيكي: |
نوع يدوي |
قوة محرك المغزل (kW): |
30 كيلو واط |
الجهد: |
380 فولت |
الضمان: |
سنة واحدة |

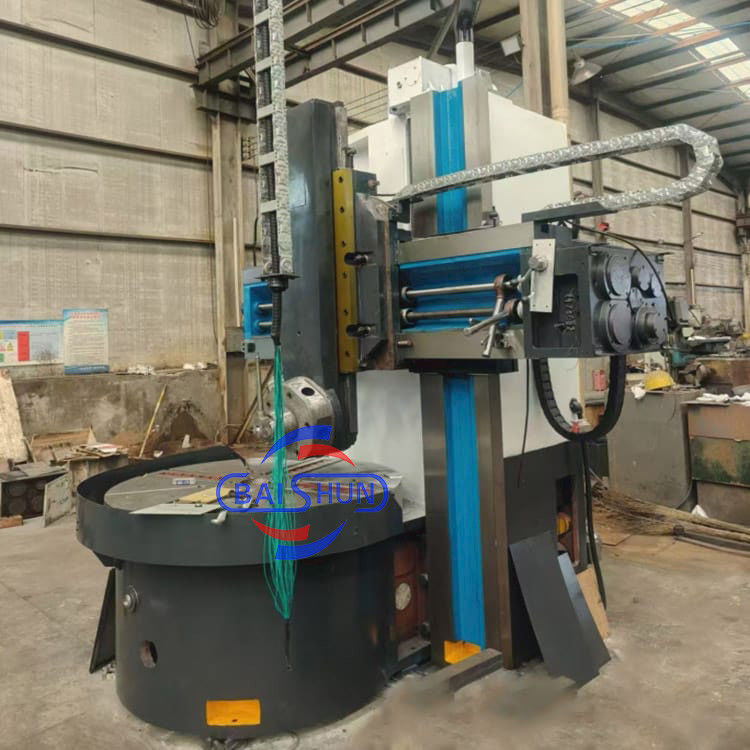

C5116A برج عمودي عمودي واحد العمود آلة حاسوب عمودية للحديد
الوصف:
الدوس الرأسي من النوع اليدوي ، والمعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم لتدوير وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
مقارنة مع المحولات التقليدية، التي عادة ما تكون أفقية وتتطلب تركيب قطعة العمل على شاك دوار،الدوارة العمودية لديها محور عمودي يحمل ويدور قطعة العمليتم تركيب أداة القطع على برج أداة يتحرك في محاور متعددة ، مما يسمح بعمليات معالجة دقيقة ومعقدة.
تستخدم المحولات العمودية على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات والتوربينات وأجزاء الطيران.فهي مفيدة بشكل خاص لدورة المكونات مع نسبة شكل عالية لأن التوجه الرأسي يقلل من آثار الجاذبية على قطعة العمل، مما يقلل من خطر الانحراف والتشوه.
بالإضافة إلى ذلك ، تكون المحولات العمودية ذاتية التشغيل للغاية ويمكن برمجتها لأداء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، والحوائط العمودية من النوع اليدوي هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،مما يجعلها عنصر أساسي في عمليات التصنيع الحديثة.
المواصفات:
عمود واحد
|
النموذج |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
أقصى إدارة |
800 |
1200 |
1600 |
2000 |
2500 |
|
الحد الأقصى لارتفاع القطع ((ملم)) |
800 |
1000 |
1000 |
1250 |
1250 |
|
الحد الأقصى لوزن التحميل ((طن) |
1.2 |
3.2 |
5 |
8 |
10 |
|
قطر طاولة العمل ((ملم) |
720 |
1000 |
1400 |
1800 |
2250 |
|
نطاق سرعة طاولة العمل ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
أقصى عزم الدوران في طاولة العمل ((n.m)) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
المسار الرأسي لمؤشر الأدوات الرأسي ((ملم) |
650 |
650 |
800 |
800 |
1200 |
|
المسار الأفقي للعمود الرأسي ((ملم) |
570 |
700 |
915 |
1200 |
1400 |
|
طن |
7 |
8 |
12.4 |
17 |
23 |
|
البعد ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
عمود مزدوج
| النموذج | C5225 | C5232 | C5235 | C5240 | C5250 | C5260 |
| قطر طاولة العمل |
2250 ملم |
2830ملم | 2830ملم | 3150ملم | 4500ملم | 5200ملم |
| أقصى قطر الدوران | 2500ملم | 3200ملم | 3200ملم | 4000ملم | 5000ملم | 6000ملم |
| الحد الأقصى لارتفاع قطعة العمل ((ملم) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| الوزن الأقصى للقطعة | 10/20 | 20/10/32 | 20/10/32 | 20/10/32 | 32/50 | 32/50 |
| عزم الدوران القصوى للطاولة | 63000 N•m | 63000 N•m | 63000 N•m | 63000 N•m | 105000N•m | 105000N•m |
| نطاق التغذية في الراحة | 0.25-90 ملم/دقيقة | 0.25-90 ملم/دقيقة | 0.25-90 ملم/دقيقة | 0.25-90 ملم/دقيقة | 0.1-1000 ملم/دقيقة |
0.1-000 ملم/دقيقة |
| رحلة الشعاع | 1250ملم | 1250ملم | 1250ملم | 1250ملم | 2150ملم | 2150ملم |
| السفر الأفقي لمركز الأدوات | 1400ملم | 1750ملم | 1900ملم | 2150ملم | 2700ملم | 3300ملم |
| السفر الرأسي لقاعدة الأدوات |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| سرعة حركة الشعاع ((ملم/دقيقة) | 350 | 350 | 350 | 350 | 380 | 380 |
| أقصى زاوية لتحريك عمود الأداة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| أبعاد البرج ((WxHmm) | 40×50 | 40×50 | 40×50 | 40×50 | 60×65 | 60×65 |
| طاقة المحرك الرئيسي | 55 كيلوواط | 55 كيلوواط | 55 كيلوواط | 55/75 كيلوواط | 75 كيلوواط | 75 كيلوواط |
