تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: C5225
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 100 مجموعة / مجموعات شهر
الحالة: |
جديد |
النوع: |
عمودي |
الجهد: |
380 فولت/50 هرتز |
الضمان: |
سنة واحدة |
الدرجة التلقائية: |
يدوي |
القوة: |
55 كيلوواط |
Max. الأعلى. Swing Diameter قطر التأرجح: |
2500 مم |
الكلمات الرئيسية: |
آلة الدوارة العمودية |
الحالة: |
جديد |
النوع: |
عمودي |
الجهد: |
380 فولت/50 هرتز |
الضمان: |
سنة واحدة |
الدرجة التلقائية: |
يدوي |
القوة: |
55 كيلوواط |
Max. الأعلى. Swing Diameter قطر التأرجح: |
2500 مم |
الكلمات الرئيسية: |
آلة الدوارة العمودية |
الحمل القصوى 10T حديد صب آلة قطع المعدن قطر 2500MM أربعة شاك
وصف المنتج
يجد الدوارة العمودية تطبيقًا في جميع قطاعات المعالجة الميكانيكية ، وهي ماهرة في التعامل مع المهام مثل معالجة الأسطوانات الداخلية والخارجية ، والعمل على السطح المخروطي ، وقطع الوجه ، وغيرها.
هذه السلسلة الآلية متعددة الاستخدامات تلبي مجموعة واسعة من تصنيع الأجزاء الصناعية.تتسع لكل من مراحل الخامسة والتشطيب بسلاسة.
وهي متوافقة مع أدوات قطع الفولاذ والكربيد عالية السرعة ، مما يجعلها مثالية لمعالجة مكونات المعادن غير الحديدية في مختلف الصناعات. وهذا يشمل العمليات على الأسطح الأسطوانية ،الوجوه المخروطية، الطوابق النهائية، ومهام الصقيع، وتلبية كل من متطلبات التشطيب الخام والجيد.
الخصائص:
1تتبنى الحركة الرئيسية للدراجة العمودية الثقيلة نظام التحكم المتقدم في التردد مدفوع بمحرك 75 كيلوواط متغير التردد ، من خلال التحول اليدوي عالية منخفضة ،بحيث يحصل هذا الغزل على 2.5 - 40 دورة في الدقيقة سرعة بدون خطوة
2الجدول المزخرف مع الصب الزنك، والألومنيوم، سبيكة النحاس ZZnA110-5 ارتداء لوحة السكة الحديدية لزيادة القدرة على حمل السكة الحديدية.
3يتم تجهيز محور منضدة العمل مع اثنين من الدقة العالية biserial أسطوانات حلبة قصيرة؛ الحلقة الداخلية لديها الشريحة لضبط الفراغ الشعاعي،لضمان عمل الأدوات المستقرة تحت دقة عاليةيتم تعيين أزرار التلاعب في تشغيل مكتب العمل، وفرملة والركض على محطة أزرار معلقة.
4. زاوية التأرجح القصوى من عمود الأداة الرأسي هي +/- 30 درجة ، والتي تستخدم لتدوير وجه المخروط الداخلي والخارجي.
5حركة التغذية اليمنى تعتمد نظام تحسين سرعة الترددات المتغيرة المتقدمة.
المواصفات الرئيسية للصين cnc Fanuc VTL آلة
| البند | C(K) 5225 | C (((K) 5232 | C (((K) 5235 | C(K) 5240 | C(K) 5250 | C (((K) 5260 |
| قطر طاولة العمل | 2250 ملم | 2830ملم | 2830ملم | 3150ملم | 4500ملم | 5200ملم |
| أقصى قطر الدوران | 2500ملم | 3200ملم | 3200ملم | 4000ملم | 5000ملم | 6000ملم |
| الحد الأقصى لارتفاع قطعة العمل ((ملم) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| الوزن الأقصى للقطعة | 10/20 | 20/10/32 | 20/10/32 | 20/10/32 | 32/50 | 32/50 |
| أقصى عزم الدوران للطاولة | 63000 N•m | 63000 N•m | 63000 N•m | 63000 N•m | 105000N•m | 105000N•m |
|
نطاق التغذية في الراحة |
0.25-90 ملم/دقيقة | 0.25-90 ملم/دقيقة | 0.25-90 ملم/دقيقة | 0.25-90 ملم/دقيقة | 0.1-1000 ملم/دقيقة | 0.1-000 ملم/دقيقة |
| رحلة الشعاع | 1250ملم | 1250ملم | 1250ملم | 1250ملم | 2150ملم | 2150ملم |
| السفر الأفقي لمركز الأدوات | 1400ملم | 1750ملم | 1900ملم | 2150ملم | 2700ملم | 3300ملم |
| السفر الرأسي لقاعدة الأدوات |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| سرعة حركة الشعاع ((ملم/دقيقة) | 350 | 350 | 350 | 350 | 380 | 380 |
| أقصى زاوية لتحريك عمود الأداة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| أبعاد البرج ((WxHmm) | 40×50 | 40×50 | 40×50 | 40×50 | 60×65 | 60×65 |
| طاقة المحرك الرئيسي | 55 كيلوواط | 55 كيلوواط | 55 كيلوواط | 55/75 كيلوواط | 75 كيلوواط | 75 كيلوواط |
| وزن الجهاز ((حوالي)) | 33-38T | 36-50T | 38-62T | 43-65T | 92-105T | 150-200T |

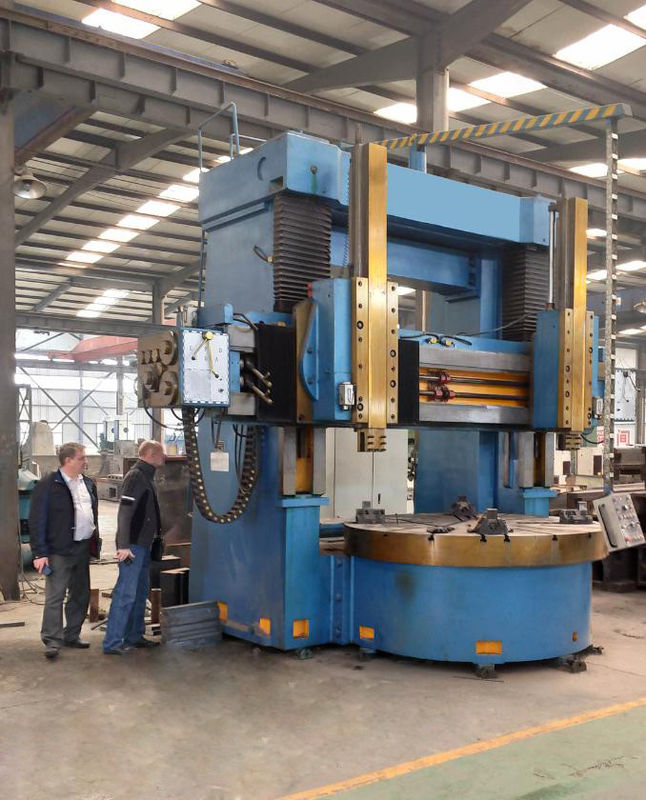

صورة آلة
نحن مصنعون لآلات التداول المباشرة وليس شركة تجارية
مما يعني أننا نستطيع أن نقدم لكم أفضل الأسعار.
مرحباً بك اتصل بنا:)
الهاتف: +86 18003851898
