تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: C5232
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 70 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 30 مجموعة / مجموعات شهريا
الاسم: |
ماكينة قطع المعادن الصلبة الرأسية التقليدية ذات العمودين المعتمد |
النوع: |
عمودي |
البعد ((L*W*H): |
5880X4600X4952ملم |
الجهد: |
380 فولت/50 هرتز |
الضمان: |
سنة واحدة |
باستخدام الحاسب الآلي أم لا: |
ليس |
الدرجة التلقائية: |
يدوي |
القوة: |
55 كيلوواط |
الاسم: |
ماكينة قطع المعادن الصلبة الرأسية التقليدية ذات العمودين المعتمد |
النوع: |
عمودي |
البعد ((L*W*H): |
5880X4600X4952ملم |
الجهد: |
380 فولت/50 هرتز |
الضمان: |
سنة واحدة |
باستخدام الحاسب الآلي أم لا: |
ليس |
الدرجة التلقائية: |
يدوي |
القوة: |
55 كيلوواط |

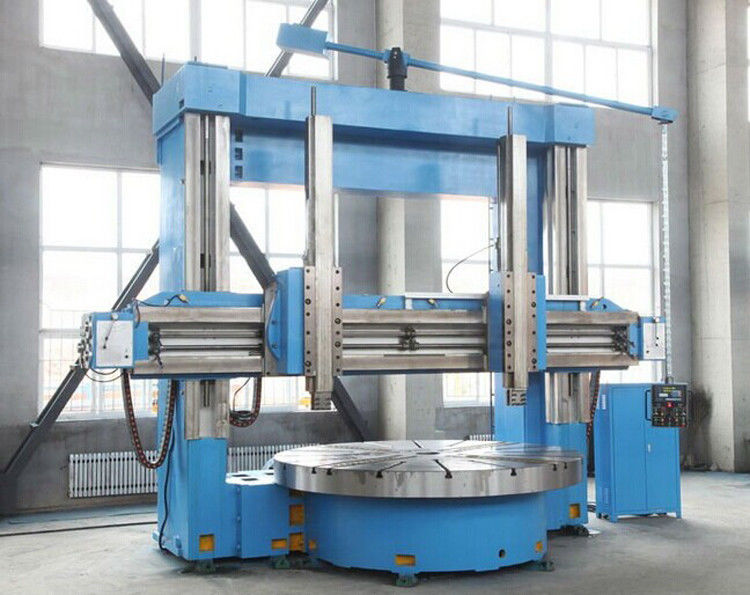

طاولة العمل المعتمدة قطر 2250Mm عمود مزدوج تقليدي عمودي حديد صب آلة قطع المعادن
آلة الدوارة الرأسية الثقيلة هي واحدة من الدوارات الرأسية التي طورتها شركتي الخاصة ، تنتمي إلى معدات معالجة قطع المعادن العالمية الكبيرة.المنتج يستخدم تقنيات التصميم المتقدمة بمساعدة الكمبيوتر، وفقًا للمعايير الوطنية المتعلقة بالتصميم والتصنيع للمعايير المقبولة.
أجهزة الدوائر العمودية الثقيلة المخصصة لصناعة المحركات الكهربائية الكبيرة ، صناعات صمام المضخة الكبيرة ، صناعة النقل ، وكذلك الآلات الهندسية ،الصناعات الدفاعية لبعض قطع العمل الكبيرة أجزاء من النوع الأسطواني قطرها أقل من 4 م، مثل غلاف المحرك، غلاف صمام المضخة، محور العجلة، لإجراء عمليات الدوران على وجه النهاية، والسطح الأسطواني الداخلي والخارجي،ولكن أيضا يمكن استخدام حامل أداة عمودية مع درجات امتداد (+/-30 درجة) للاحتياجات المعالجة الداخلية والخارجية مخروط تحويل.
صممت آلة الدوائر الرأسية للدوران داخل وخارج الأسطوانات والطائرات ، ولوحات الذرة ، والخروط. وهي مناسبة لأدوات الصلب عالية السرعة التي تعمل على المعادن الحديدية ،المعادن غير الحديدية، وبعض المواد غير المعدنية
المواصفات الرئيسية
|
البند
|
C5232
|
|
قطر طاولة العمل
|
2830 ملم
|
|
أقصى قطر الدوران للقطعة
|
3200 ملم
|
|
الحد الأقصى لارتفاع القطعة
|
1600-3000ملم
|
|
الوزن الأقصى للقطعة
|
10-32 T
|
|
أقصى قوة القطع على أداة الراحة
|
35000 ن (البراج الأيمن)
|
|
30000 ن (البراج الأيسر)
|
|
|
أقصى عزم الدوران للطاولة
|
63000 N•m
|
|
نطاق تغيير السرعة (عالية / منخفضة)
|
2.5-40 دورة في الدقيقة
|
|
نطاق تغذية استراحة الأداة ((بدون خطوة)
|
0.25-90 ملم/دقيقة
|
|
رحلة الشعاع
|
1250 ملم
|
|
رحلة أداة الراحة
|
الأفقي 1750 ملم
|
|
الرأسية 1000/1250/1400/1600mm
|
|
|
سرعة تحرك الشعاع
|
350 ملم/دقيقة
|
|
السرعة السريعة للتحرك من عمود الأداة
|
1550 ملم/دقيقة
|
|
أقصى زاوية لتحريك عمود الأداة
|
± 30 درجة
|
|
أبعاد البرج ((WxH)
|
40×50 ملم
|
|
طاقة المحرك الرئيسي
|
55 كيلوواط (محرك تردد متغير)
|
|
طاقة المحرك
|
0.75كيلوواط (محرك تردد متغير)
|
|
وزن الجهاز ((حوالي))
|
36-50T
|
طاولة العمل:
منصة العمل على التوالي لهيكل الصب الكلي،استخدام الصلبة عالية القوة والضغط المنخفض،الصف HT250 معالجة الشيخوخة لديها صلابة كافية وقوة واستقرار.
شعاع:
حزمة من الصلبة العالية من الحديد الزهري منخفضة الإجهاد ، معالجة الشيخوخة ، تشوه هيكلي ثابت ، من خلال إطفاء IF السكك الحديدية ، لديها صلابة وقوة كافية لضمان دقة أدوات الآلات.جهاز التفريغ فوق السكة الحديدية مع فقدان الوزن، مما يقلل من حركة المقاومة لحامل الأدوات والعوارض والعمودات سطح اتصال السكة الحديد الملصق PTFE السكة الحديدية ارتداء حزام ناعم مع معامل الاحتكاك الصغير ،تمديد حياة الجهاز بشكل كبيريتم وضع الشعاع الأمامي مستقيمًا بحيث تتحرك الشعاع في العمود عموديًا.
خزانة كهربائية:
جميع المكونات الكهربائية متكاملة في خزانة توزيع الطاقة. المكونات الكهربائية معروفة في الصين. في الوقت نفسه، شركتنا توفر أيضا هيدنهين، سيمنز،وشنايد كمكونات اختيارية.
محطات هيدروليكية:
وهو يتضمن نظام ضغط ثابت على الطاولة ، ونظام محرك رئيسي ، ونظام ضغط الشعاع ، ونظام توازن هيدروليكي لضغط البرج الرأسي.الجهاز الهيدروليكي لديه وظيفة حماية الضغط، وسوف تغلق تلقائيًا إذا لم يتم استخدام الضغط بشكل صحيح
الصورة الآلية:
نحن مصنعون لآلات التداول المباشرة وليس شركة تجارية
مما يعني أننا نستطيع أن نقدم لكم أفضل الأسعار.
