تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5225
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $66,000.00/sets 1-4 sets
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
وقت التسليم: 45 يوم عمل
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
عدد المغازل: |
مزدوج |
قدرة التصنيع: |
واجب ثقيل |
التحكم: |
CNC / يدوي |
الحد الأقصى لوزن قطعة العمل: |
20 طن |
قوة محرك المغزل (kW): |
55 |
قطر منضدة العمل: |
2250 |
عبور سريع لرأس السكة الحديد: |
4000 مم / دقيقة |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
عدد المغازل: |
مزدوج |
قدرة التصنيع: |
واجب ثقيل |
التحكم: |
CNC / يدوي |
الحد الأقصى لوزن قطعة العمل: |
20 طن |
قوة محرك المغزل (kW): |
55 |
قطر منضدة العمل: |
2250 |
عبور سريع لرأس السكة الحديد: |
4000 مم / دقيقة |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |

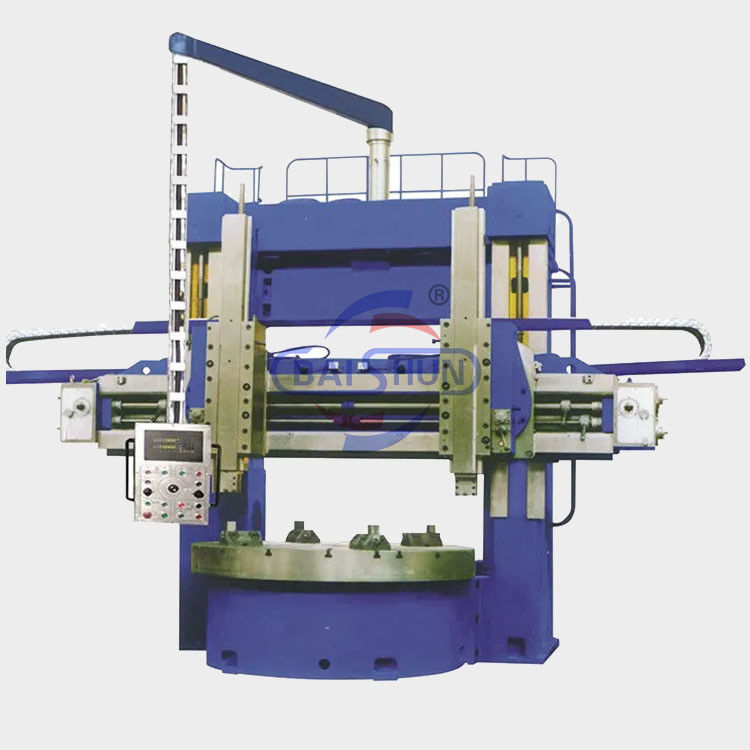

أفضل CNC عمود مزدوج برج عمودي محول السعة الحد الأقصى
هذه الآلة مثالية لأدوات قطع الفولاذ والسبائك عالية السرعة ، وكذلك الأجهزة للمعادن الحديدية والمعادن غير الحديدية وبعض الأجزاء غير المعدنية.يتعامل مع الأسطح الأسطوانية الداخلية والخارجية، وجوه النهاية، التخزين، ومعالجة النهاية الخام.
يتم وضع الحزمة أمام العمود ، مما يسمح بالحركة الرأسية على طول حديد توجيه العمود. صندوق رفع في الجزء العلوي من العمود ، مدفوع بمحرك AC ،يستخدم زوج من الديدان ومسمار الرصاص لتحريك الحزمة صعودا وهبوطاجميع المكونات الكبيرة مصنوعة من الصلبة العالية، والضغط المنخفض الحديد الصلب HT250، الذي يخضع لعلاج الشيخوخة للقضاء على الضغط وضمان دقة آلة الآلة.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
النظام الكهربائي
يتم تثبيت جميع مكونات تحكم الآلة مثل المقاولين في خزانة توزيع الطاقة. يتم تركيب جميع مكونات التشغيل مركزيا على محطة الزر المعلقة.نظام الكهرباء الآلة والعمل الميكانيكي تعيين العديد من السلاسل، لضمان التحكم في الجهاز والحركة الميكانيكية من موثوقية، والسلامة، في حالة فشل، مجرد الضغط على زر الطوارئ، والطاقة المعدات بأكملها.
محطة هيدروليكية
نظام الضغط الثابت على الطاولة، نظام النقل الرئيسي، نظام تشبيك الشعاع العرضي، نظام التوازن الهيدروليكي الرأسي للبرج. نظام الضغط الثابت على طاولة مضخة الزيت،يتم تخصيص زيت الضغط الثابت لكل حوض زيت، ارتفاع الطاولة عن طريق ضبط نطاق من 0.06 إلى 0.15mm.
نحن مصنعون لآلات التداول المباشرة وليس شركة تجارية
مما يعني أننا نستطيع أن نقدم لكم أفضل الأسعار.
مرحباً بك اتصل بنا:)
الهاتف: +86 18003851898
