تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5120
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |

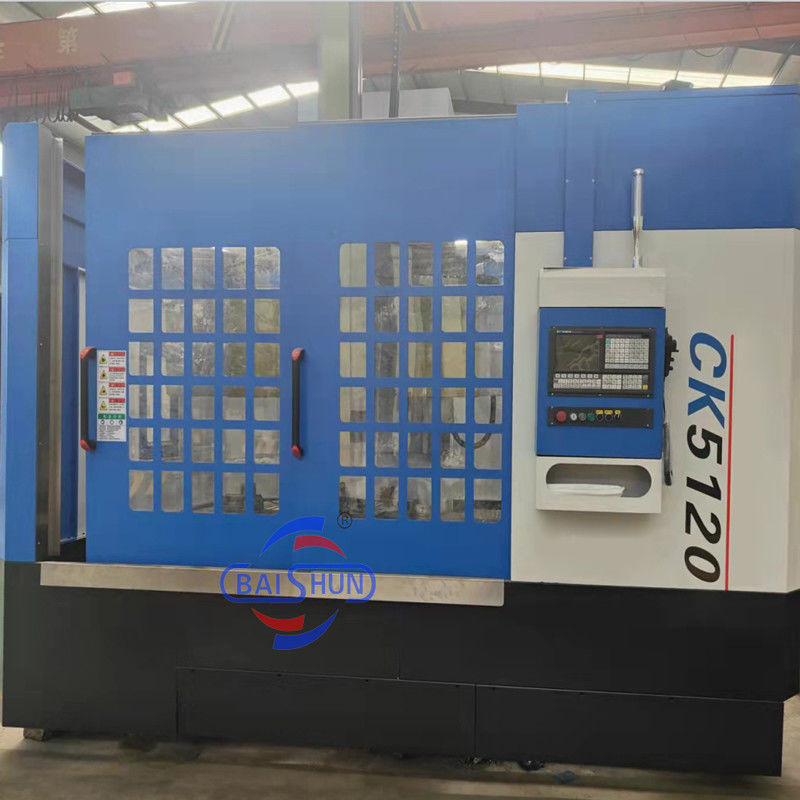

Ck5120 مخرطة عمودية CNC ذات عمود واحد من مصنع الصين مع قطع معدنية عالية الدقة من الحديد الزهر |
نوع الجهاز: |
CK5120 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2000 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1800 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
الوظيفة: |
تحول المعادن |
اسم المنتج: |
Ck5120 مخرطة عمودية CNC ذات عمود واحد من مصنع الصين مع قطع معدنية عالية الدقة من الحديد الزهر |
نوع الجهاز: |
CK5120 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2000 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1800 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
الوظيفة: |
تحول المعادن |
نطاق استخدام CK5120
تستخدم هذه الآلة في أدوات قطع الفولاذ عالية السرعة وأدوات قطع الكربيد ، معالجة جميع أنواع المعادن الحديدية ، المعادن غير الحديدية وبعض المواد غير المعدنية.
هيكل CK5120
مقدمة تقنية:
1.مناسبة لصناعات المعالجة الميكانيكية، هذه الدوائر العمودية يمكن أن تتعامل مع كل من الأسطوانات الداخلية والخارجية، الأسطح المخروطية وقطع الوجه،تتسع لكل من عمليات التحويل الخام والجيدة.
2.يستخدم منصة العمل طريق توجيه هيدروستاتيكي ، ويستخدم العمود الرئيسي محامل عجلات أسطوانية مزدوجة من النوع NN30 ذات الدقة العالية (D) ، مما يضمن قدرة عالية على الحمل ودقة الدوران.المكونات الكهربائية للآلة مصدرها من العلامات التجارية المحلية المشهورة، وضمان موثوقية عالية.
3.تم تصنيعها باستخدام عمليات EPC المتقدمة والمواد عالية الجودة ، وتخضع الآلة لعلاجات التسخين والشيخوخة. مما يؤدي إلى مظهر جذاب ،سهولة استخدام ممتازة، وسهولة التشغيل والصيانة.
معايير الجهاز
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (ملم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (ملم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الوزن الأقصى لقطعة العمل (كيلوغرام) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (rpm) |
30-260 |
20-180 |
6.3-200 |
15 - 160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
|
نطاق تغذية أداة الراحة (ملم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
مسافة الشعاع العرضي (ملم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
المسار الأفقي لمركز الأدوات (ملم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
المسار الرأسي لمركز الأدوات (ملم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم قطعة شريط القطع (ملم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |
صورة آلة التفاصيل:
الشحن والتسليم:
نحن مصنعون لآلات التداول المباشرة وليس شركة تجارية
مما يعني أننا نستطيع أن نقدم لكم أفضل الأسعار.
مرحباً بك اتصل بنا:)
تيل/ واتس اب: +86 18003851898 (آنسة دورا)
