تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: QK1325
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 27000-34000/Set
تفاصيل التغليف: البليت وحزمة حالة خشبية
وقت التسليم: في غضون 45 يوما
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 / الشهر
اسم المنتج: |
ماكينة لولبة الأنابيب باستخدام الحاسب الآلي |
نموذج: |
QK1325 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
800 ملم |
الحد الأقصى لقطر الخيوط: |
250 ملم |
تجويف المغزل: |
255 ملم |
التصنيع باستخدام الحاسب الآلي أم لا: |
CNC |
الكلمات الرئيسية: |
مخرطة لولبة الأنابيب |
وظيفة: |
قطع المسمار |
قوة: |
11 |
وزن الآلة: |
6500 كجم |
اسم المنتج: |
ماكينة لولبة الأنابيب باستخدام الحاسب الآلي |
نموذج: |
QK1325 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
800 ملم |
الحد الأقصى لقطر الخيوط: |
250 ملم |
تجويف المغزل: |
255 ملم |
التصنيع باستخدام الحاسب الآلي أم لا: |
CNC |
الكلمات الرئيسية: |
مخرطة لولبة الأنابيب |
وظيفة: |
قطع المسمار |
قوة: |
11 |
وزن الآلة: |
6500 كجم |

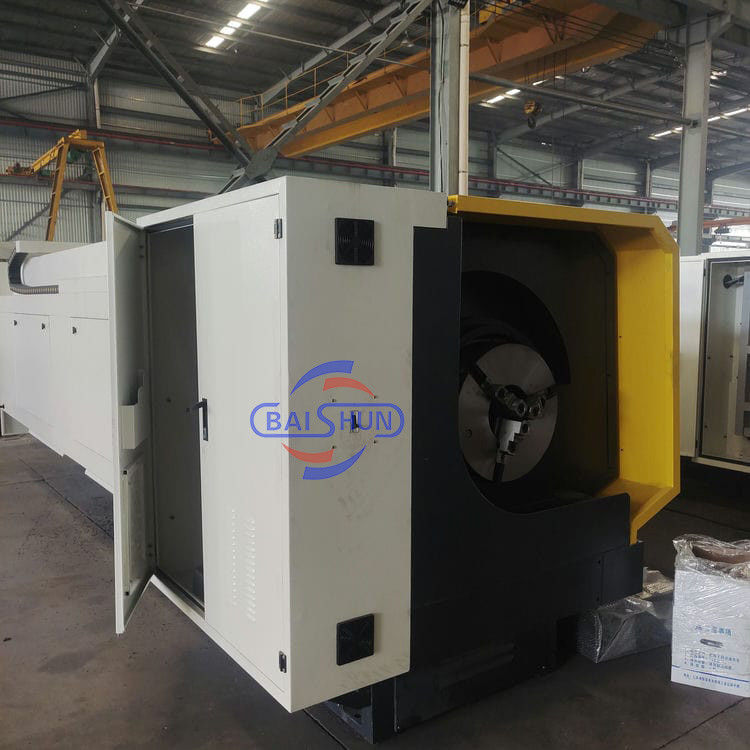

آلة خراطة مواسير أوتوماتيكية من سلسلة QK بنظام Fanuc CNC
وصف المنتج:
آلة خراطة المواسير بنظام CNC هي آلة تحكم رقمي مستمر ثنائية الإحداثيات عالية الكفاءة والدقة، تم بحثها وتطويرها بشكل مستقل لتلبية احتياجات صناعة البترول. تتميز الآلة بقوة عالية وصلابة جيدة، ويمكنها قطع الخيوط المستقيمة والمائلة والقوسية والذكرية والبوصة، ولديها مجموعة متنوعة من الوظائف مثل تعويض نصف قطر الطرف. تتميز الآلة بصلابة عالية وقوة كبيرة. إنها آلة معالجة خيوط المواسير عالية الدقة وعالية الكفاءة.
يمكن استخدامها في التشغيل الخشن والتشطيب للأجزاء الميكانيكية، وهي مناسبة بشكل خاص لصناعات البترول والتعدين والآلات وغيرها، للمعالجة عالية الكفاءة وعالية الحجم وعالية الدقة للأجزاء الدوارة. ويمكنها أيضًا معالجة الفولاذ والحديد الزهر والمعادن غير الحديدية وغيرها من المواد.
الميزات:
1. فتحة عمود دوران كبيرة ومثقاب مزدوج لضمان معالجة الأنابيب ذات القطر الكبير.
2. هيكل قطعة واحدة يعتمد على حديد الزهر عالي القوة لضمان الصلابة والدقة.
3. مسارات توجيه مقواة بتردد فوق صوتي لضمان مقاومة جيدة للتآكل.
4. سطح العربة ومسار التوجيه بدقة عالية.
المواصفات الفنية:
| الموديل | الوحدة | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| نظام CNC | / |
التكوين القياسي: GSK980TDi اختياري: FANUC؛ SIMENS؛ KND؛ إلخ. |
||||||
| أقصى قطر دوران فوق السرير | مم | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| أقصى قطر دوران فوق شريحة العرض | مم | 480 | 480 | 480 | 610 | 860 | 950 | |
| أقصى طول لقطعة العمل | مم | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| نطاق خيوط المواسير | مم | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| عرض السرير | مم | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| فتحة عمود الدوران | مم | 255 | 280 | 325 | 360 | 540 | 640 | |
| ارتفاع مركز عمود الدوران | مم | 400 | 400 | 400 | 500 | 625 | 700 | |
| قوة محرك عمود الدوران | مم | 11 | 15 | 15 | 22 | 30 | 30 | |
| وضع سرعة عمود الدوران | / | ترسين، بدون خطوات في التروس | ||||||
| نطاق سرعة عمود الدوران | دورة في الدقيقة |
(L):15-100 (H):100-350 |
(L):20-100 (H):100-300 |
(L):20-130 (H):100-300 |
(L):30-130 (H):65-260 |
(L):20-80 (H):55-220 |
(L):15-65 (H):65-120 |
|
| أقصى حركة للمحور X/Z | مم |
X:420 Z:1250 |
X:420 Z:1250 |
X:420 Z:1250 |
X:450 Z:1250 |
X:650 Z:1250 |
X:750 Z:1250 |
|
| حركة سريعة للمحور X/Z | مم/دقيقة | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| ذيل الدبوس | القطر | مم | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| الحركة | مم | 250 | 250 | 250 | 300 | 300 | 300 | |
| مخروط | مورس رقم 6 | مورس رقم 6 | مورس رقم 6 | مورس رقم 6 | مورس رقم 6 | مورس رقم 6 | ||
| برج الأدوات | الموديل | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| عدد محطات الأدوات | أربعة محطات رأسية | |||||||
| أبعاد الأداة | مم | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| وقت فهرسة برج الأدوات | ثانية | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| المثقاب | مثقاب ثلاثي الفك K11-500 | مثقاب رباعي الفك K72-780 | مثقاب رباعي الفك K72-780 | مثقاب كهربائي رباعي الفك K66-780 | مثقاب كهربائي رباعي الفك K66-780 | مثقاب كهربائي رباعي الفك K66-780 | ||
| دقة التموضع | مم | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| دقة إعادة التموضع | مم | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| وزن الآلة | طن | 6.5/7.2 | 8 | 10 | 10 | 18 | 19 | |
تفاصيل الآلة:
التعبئة والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال بنا:
