تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: QK1332
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 45000-58000/Set
تفاصيل التغليف: البليت وحزمة حالة خشبية
وقت التسليم: في غضون 45 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 / الشهر
اسم المنتج: |
محول المسمار للأنابيب النفطية |
النموذج: |
QK1332 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
800 مم |
الحد الأقصى لقطر الخيوط: |
320 ملم |
تجويف المغزل: |
325 ملم |
عرض السرير: |
755 ملم |
الكلمات الرئيسية: |
آلة خيوط الأنابيب |
الوظيفة: |
قطع المسمار |
القوة: |
15 |
وزن الجهاز: |
10 طن |
اسم المنتج: |
محول المسمار للأنابيب النفطية |
النموذج: |
QK1332 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
800 مم |
الحد الأقصى لقطر الخيوط: |
320 ملم |
تجويف المغزل: |
325 ملم |
عرض السرير: |
755 ملم |
الكلمات الرئيسية: |
آلة خيوط الأنابيب |
الوظيفة: |
قطع المسمار |
القوة: |
15 |
وزن الجهاز: |
10 طن |

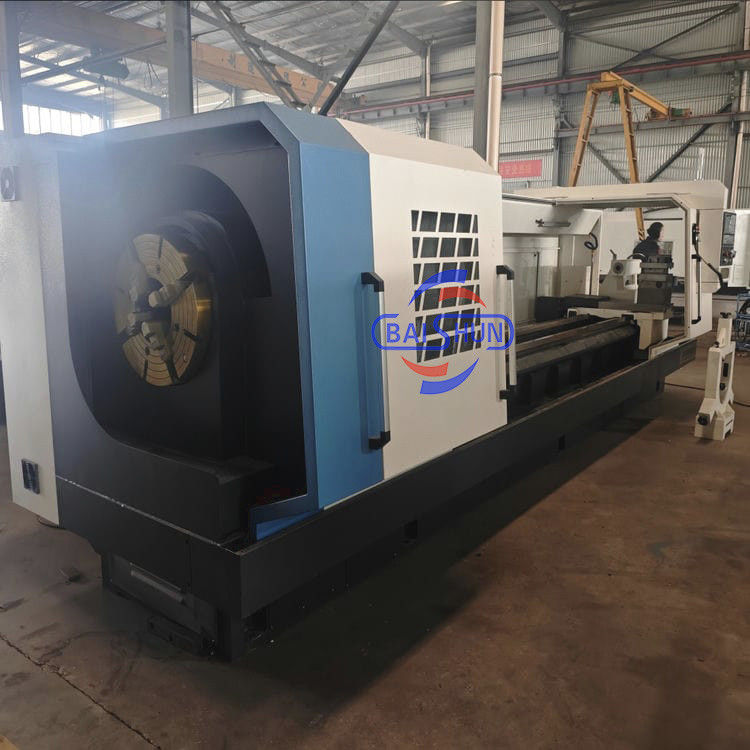

مبيعات ساخنة تورنو النفط البلاد أنابيب المسمار الدوال CNC أنابيب الخيوط الدوال
وصف المنتج:
آلة تصنيع أنابيب CNC عالية الكفاءة،عالية الدقة اثنين منسقة التحكم المستمر آلة CNC بحث بشكل مستقل وتطويرها وفقا لاحتياجات تطوير صناعة البترولالجهاز لديه قوة عالية، صلابة جيدة، يمكن أن تقطع مستقيمة، منحنية، قوس، الذكور، بوصة الخيط، ولها مجموعة متنوعة من الوظائف مثل تعويض نصف قطرها.الجهاز يتمتع بقسوة عالية وقوة عاليةإنها آلة عالية الدقة و عالية الكفاءة لمعالجة خيوط الأنابيب.
هذه الآلة يمكن استخدامها لمعالجة الخام ومعالجة النهاية للأجزاء الميكانيكية ، وهي مناسبة بشكل خاص للنفط والتعدين والآلات والصناعات الأخرى ، للكفاءة العالية ،معالجة الحجم الكبير والدقة العالية للأجزاء الدوارة.
يمكن للآلة معالجة الصلب والحديد الزهري والمعادن غير الحديدية والمواد الأخرى.
هذه الآلة هي أيضا مناسبة لتدوير ومعالجة السطح الأسطواني، السطح المخروط، الخيط، الحفر، reaming،جسد الدوار المنحني وأجزاء أخرى من قطع العمود والأقراص في دفعات صغيرة ومتوسطةدقة التصنيع تصل إلى IT7 وخامة سطح قطعة العمل المصنعة تصل إلى Ra1.6.
الخصائص:
1. ثقب فولاذ كبير و شاك مزدوج لضمان عملية قطر كبير من الأنابيب.
2يستخدم السرير ذو قطعة واحدة حديد صب قوي لضمان الصلابة والدقة.
3.الطرق الموجهة المكبوتة بالوتيرة فوق الصوتية تضمن مقاومة جيدة للارتداء.
4سطح العربة و طريقة التوجيه بدقة عالية
المواصفات التقنية:
| النموذج | الوحدة | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| نظام CNC | / |
التكوين القياسي:GSK980TDi اختياري: FANUC؛ SIMENS؛ KND؛ الخ. |
||||||
| (ماكس دي) ، قف على السرير | ملم | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| الحد الأقصى للضوء. التأرجح فوق الشريحة العرضية | ملم | 480 | 480 | 480 | 610 | 860 | 950 | |
| الحد الأقصى لطول قطعة العمل | ملم | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| نطاق خيوط الأنابيب | ملم | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| عرض السرير | ملم | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| حفرة الفوهة | ملم | 255 | 280 | 325 | 360 | 540 | 640 | |
| ارتفاع مركز الغزل | ملم | 400 | 400 | 400 | 500 | 625 | 700 | |
| قوة محرك الغزل | ملم | 11 | 15 | 15 | 22 | 30 | 30 | |
| وضع سرعة الغزل | / | إثنان من التروس ، خطوة أقل في التروس | ||||||
| نطاق سرعة الغزل | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (هـ):100-300 |
(L):20-130 (هـ):100-300 |
(L) 30-130 (H): 65-260 |
(ل) 20: 80 (H): 55-220 |
(L) 15-65 (H): 65-120 |
|
| الحد الأقصى لقطع X/Z | ملم |
إكس:420 ز:1250 |
إكس:420 ز:1250 |
إكس:420 ز:1250 |
إكس:450 ز:1250 |
إكس:650 ز:1250 |
إكس:750 ز:1250 |
|
| التقاطع السريع X/Z | ملم/دقيقة | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| ريش الذيل | قطرها | ملم | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| السفر | ملم | 250 | 250 | 250 | 300 | 300 | 300 | |
| أكثر شحومة | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | ||
| برج | النموذج | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| عدد محطات الأدوات | أربع محطات عمودية | |||||||
| أبعاد الأداة | ملم | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | |
| وقت تحديد مؤشر البرج | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| تشاك | K11-500 ثلاثية الفك تشاك | K72-780 أربعة فكي تشاك | K72-780 أربعة فكي تشاك | K66-780 أربعة فك تشاك الكهربائية | K66-780 أربعة فك تشاك الكهربائية | K66-780 أربعة فك تشاك الكهربائية | ||
| دقة الموقع | ملم | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| دقة إعادة الوضع | ملم | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| وزن الجهاز | T | 6.5/72 | 8 | 10 | 10 | 18 | 19 | |
تفاصيل الجهاز:
التعبئة والتسليم:
للحصول على مزيد من التفاصيل والمواصفات، يرجى الاتصال:
