تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: QK1335
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 48000-61000/Set
تفاصيل التغليف: البليت وحزمة حالة خشبية
وقت التسليم: في غضون 45 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 / الشهر
اسم المنتج: |
مخرطة لولبة الأنابيب في بلد النفط باستخدام الحاسب الآلي |
النموذج: |
QK1335 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
1000ملم |
الحد الأقصى لقطر الخيوط: |
350 ملم |
تجويف المغزل: |
360 ملم |
عرض السرير: |
755 ملم |
الكلمات الرئيسية: |
صناعة الأدوات |
الوظيفة: |
قطع المسمار الأنابيب |
القوة: |
22 كيلوواط |
وزن الجهاز: |
12 طن |
اسم المنتج: |
مخرطة لولبة الأنابيب في بلد النفط باستخدام الحاسب الآلي |
النموذج: |
QK1335 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
1000ملم |
الحد الأقصى لقطر الخيوط: |
350 ملم |
تجويف المغزل: |
360 ملم |
عرض السرير: |
755 ملم |
الكلمات الرئيسية: |
صناعة الأدوات |
الوظيفة: |
قطع المسمار الأنابيب |
القوة: |
22 كيلوواط |
وزن الجهاز: |
12 طن |

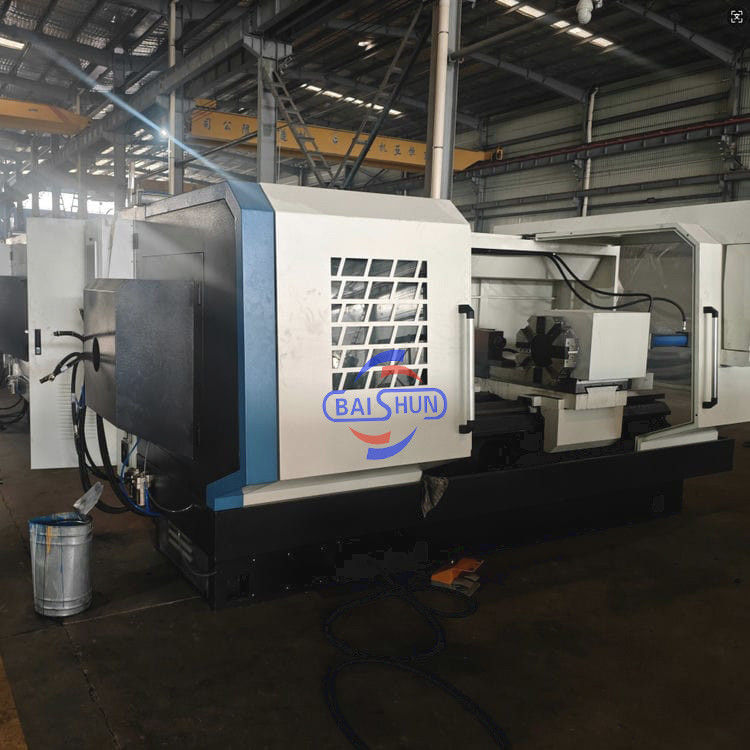

المصنع التوريد المباشر QK1353 QK1365 حفرة كبيرة CNC النفط بلد أنابيب الخيوط الدوارة
وصف المنتج:
سلسلة QK آلة CNC أنابيب الخيوط هي عالية الكفاءة، دقة عالية اثنين من تحكم مكافئ مستمر آلة CNC،والتي بحثت و تطورت بشكل مستقل من قبل شركتنا وفقا لاحتياجات تطوير صناعة البترولالجهاز لديه قوة عالية، صلابة جيدة، يمكن أن تقطع مستقيمة، منحنية، قوس، الذكور، بوصة الخيط، ولها مجموعة متنوعة من الوظائف مثل تعويض نصف قطرها.الجهاز يتمتع بقسوة عالية وقوة عالية. انها عالية الدقة والكفاءة العالية لآلات معالجة خيوط الأنابيب. تستخدم الآلة علبة التروس ذات نسبة انتقال عالية ومحرك محرك AC رئيسي عالي الطاقة،والذي يمكّن الغزل من تحقيق عزم دوران خروجي يصل إلى 3080Nm. بعد الانتهاء من الخيط الخارجي ، معالجة الخيط الداخلي مباشرة. تحسين كفاءة المعالجة.
الخصائص:
1الآلة: تصميم تكامل ميكانيكي وكهربائي، هيكل متقدم، تخطيط معقول، شكل جميل، استخدام سرير متكامل، صلابة جيدة واستقرار.نظام التشحيم الآلي للآلة.
2.المؤخرة: يتبنى محمل المؤخرة محمل GRADE P5؛ قفزة دوران المؤخرة ≤0.01mm ، دقة مستقرة.
3استراحة الأداة: تستخدم استراحة الأداة الكهربائية من شينيانغ ، ويمكن أن تصل قوة القفل إلى 28KN.
4الحركة: محور X / Z من الآلة تعتمد زوج من المسامير الكرة التي تنتجها شاندونغ، والتي لديها دقة حركة جيدة والخصائص الديناميكية.
5النظام: GSK هو القياسية، والخيارية: سيمنز؛ فانوك؛ الخ،
6.المركز الرئيسي: تطبق هيكل سرعة متغيرة للمركز الرئيسي لهذه السلسلة من الآلات التحول اليدوي.
المواصفات التقنية:
| النموذج | الوحدة | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| نظام CNC | / |
التكوين القياسي:GSK980TDi اختياري: FANUC؛ SIMENS؛ KND؛ الخ. |
||||||
| (ماكس دي) ، قف على السرير | ملم | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| الحد الأقصى للضوء. التأرجح فوق الشريحة العرضية | ملم | 480 | 480 | 480 | 610 | 860 | 950 | |
| الحد الأقصى لطول قطعة العمل | ملم | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| نطاق خيوط الأنابيب | ملم | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| عرض السرير | ملم | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| حفرة الفوهة | ملم | 255 | 280 | 325 | 360 | 540 | 640 | |
| ارتفاع مركز الغزل | ملم | 400 | 400 | 400 | 500 | 625 | 700 | |
| قوة محرك الغزل | ملم | 11 | 15 | 15 | 22 | 30 | 30 | |
| وضع سرعة الغزل | / | إثنان من التروس ، خطوة أقل في التروس | ||||||
| نطاق سرعة الغزل | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (هـ):100-300 |
(L):20-130 (هـ):100-300 |
(L) 30-130 (H): 65-260 |
(ل) 20: 80 (H): 55-220 |
(L) 15-65 (H): 65-120 |
|
| الحد الأقصى لقطع X/Z | ملم |
إكس:420 ز:1250 |
إكس:420 ز:1250 |
إكس:420 ز:1250 |
إكس:450 ز:1250 |
إكس:650 ز:1250 |
إكس:750 ز:1250 |
|
| التقاطع السريع X/Z | ملم/دقيقة | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| ريش الذيل | قطرها | ملم | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| السفر | ملم | 250 | 250 | 250 | 300 | 300 | 300 | |
| أكثر شحومة | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | ||
| برج | النموذج | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| عدد محطات الأدوات | أربع محطات عمودية | |||||||
| أبعاد الأداة | ملم | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | |
| وقت تحديد مؤشر البرج | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| تشاك | K11-500 ثلاثية الفك تشاك | K72-780 أربعة فكي تشاك | K72-780 أربعة فكي تشاك | K66-780 أربعة فك تشاك الكهربائية | K66-780 أربعة فك تشاك الكهربائية | K66-780 أربعة فك تشاك الكهربائية | ||
| دقة الموقع | ملم | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| دقة إعادة الوضع | ملم | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| وزن الجهاز | T | 6.5/72 | 8 | 10 | 10 | 18 | 19 | |
تفاصيل الجهاز:
التعبئة والتسليم:
للحصول على مزيد من التفاصيل والمواصفات، يرجى الاتصال:
