تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: QK1353
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 66000-78000/Set
تفاصيل التغليف: البليت وحزمة حالة خشبية
وقت التسليم: في غضون 45 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 / الشهر
اسم المنتج: |
مخرطة قطع خيوط الأنابيب الكبيرة |
النموذج: |
QK1353 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
1250 ملم |
الحد الأقصى لقطر الخيوط: |
525 ملم |
تجويف المغزل: |
540 ملم |
عرض السرير: |
755 ملم |
الكلمات الرئيسية: |
آلة مخرطة خيوط أنابيب النفط |
الوظيفة: |
قطع المسمار الأنابيب |
القوة: |
30 كيلو واط |
وزن الجهاز: |
18 طن |
اسم المنتج: |
مخرطة قطع خيوط الأنابيب الكبيرة |
النموذج: |
QK1353 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
1250 ملم |
الحد الأقصى لقطر الخيوط: |
525 ملم |
تجويف المغزل: |
540 ملم |
عرض السرير: |
755 ملم |
الكلمات الرئيسية: |
آلة مخرطة خيوط أنابيب النفط |
الوظيفة: |
قطع المسمار الأنابيب |
القوة: |
30 كيلو واط |
وزن الجهاز: |
18 طن |

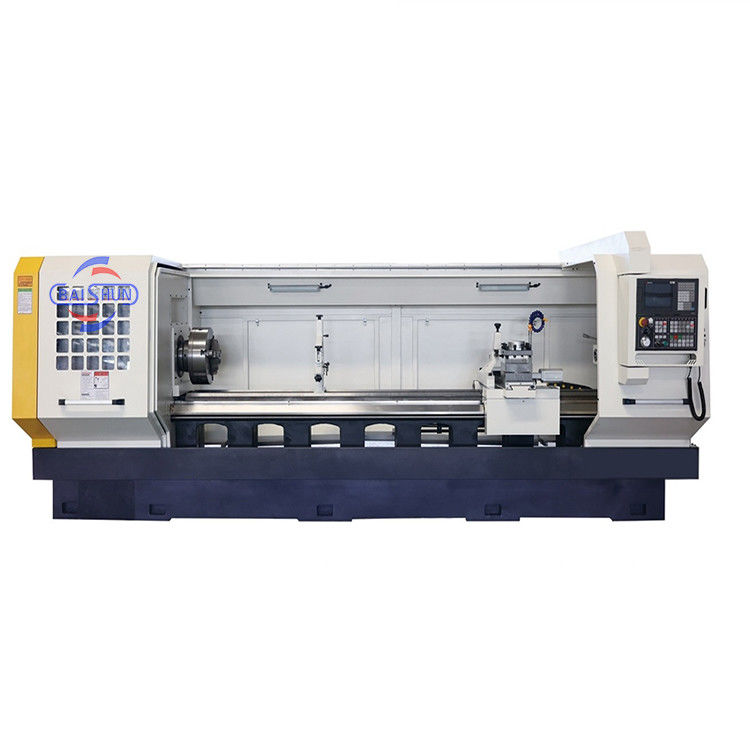

QK1363 QK1353 QK1335 حفر الأنابيب الدقيقة حفر الأنابيب الكبيرة الآلي
وصف المنتج:
سلسلة QK CNC لآلة خيوط الأنابيب هي عالية الكفاءة، عالية الدقة اثنين من تحكم مستمر مكافئ آلة CNC، وهي مصممة وفقا لاحتياجات تطوير صناعة البترول.الآلة لديها قوة عالية، صلابة جيدة ، يمكن أن تقطع مباشرة ، منحنية ، قوس ، الذكور ، إنش الخيوط ، ولها مجموعة متنوعة من الوظائف مثل تعويض نصف قطر الطرف. تتميز الآلة بصلابة عالية وقوة عالية.انها عالية الدقة والكفاءة العالية لآلات معالجة خيوط الأنابيب. تستخدم الآلة علبة التروس ذات نسبة نقل عالية ومحرك محرك AC رئيسي عالي الطاقة ، والذي يمكّن الغزل من تحقيق عزم الدوران الخارجي يصل إلى 3080Nm. بعد الانتهاء من الخيط الخارجي ،معالجة الخيط الداخلي مباشرةتحسين كفاءة المعالجة. يمكن استخدامه لمعالجة الخام ومعالجة الانتهاء من الأجزاء الميكانيكية، وخاصة مناسبة للبترول والتعدين والآلات وغيرها من الصناعات،للكفاءة العالية، معالجة حجم عالية ودقة عالية من الأجزاء الدوارة.
الخصائص:
1الآلة: تصميم تكامل ميكانيكي وكهربائي، هيكل متقدم، تخطيط معقول، شكل جميل، استخدام سرير متكامل، صلابة جيدة واستقرار.نظام التشحيم الآلي للآلة.
2.المؤخرة: يتبنى محمل المؤخرة محمل GRADE P5؛ قفزة دوران المؤخرة ≤0.01mm ، دقة مستقرة.
3استراحة الأداة: تستخدم استراحة الأداة الكهربائية من شينيانغ ، ويمكن أن تصل قوة القفل إلى 28KN.
4الحركة: محور X / Z من الآلة تعتمد زوج من المسامير الكرة التي تنتجها شاندونغ، والتي لديها دقة حركة جيدة والخصائص الديناميكية.
5النظام: GSK هو القياسية، والخيارية: سيمنز؛ فانوك؛ الخ،
6.المركز الرئيسي: تطبق هيكل سرعة متغيرة للمركز الرئيسي لهذه السلسلة من الآلات التحول اليدوي.
المواصفات التقنية:
| النموذج | الوحدة | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| نظام CNC | / |
التكوين القياسي:GSK980TDi اختياري: FANUC؛ SIMENS؛ KND؛ الخ. |
||||||
| (ماكس دي) ، قف على السرير | ملم | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| الحد الأقصى للضوء. التأرجح فوق الشريحة العرضية | ملم | 480 | 480 | 480 | 610 | 860 | 950 | |
| الحد الأقصى لطول قطعة العمل | ملم | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| نطاق خيوط الأنابيب | ملم | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| عرض السرير | ملم | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| حفرة الفوهة | ملم | 255 | 280 | 325 | 360 | 540 | 640 | |
| ارتفاع مركز الغزل | ملم | 400 | 400 | 400 | 500 | 625 | 700 | |
| قوة محرك الغزل | ملم | 11 | 15 | 15 | 22 | 30 | 30 | |
| وضع سرعة الغزل | / | إثنان من التروس ، خطوة أقل في التروس | ||||||
| نطاق سرعة الغزل | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (هـ):100-300 |
(L):20-130 (هـ):100-300 |
(L) 30-130 (H): 65-260 |
(ل) 20: 80 (H): 55-220 |
(L) 15-65 (H): 65-120 |
|
| الحد الأقصى لقطع X/Z | ملم |
إكس:420 ز:1250 |
إكس:420 ز:1250 |
إكس:420 ز:1250 |
إكس:450 ز:1250 |
إكس:650 ز:1250 |
إكس:750 ز:1250 |
|
| التقاطع السريع X/Z | ملم/دقيقة | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| ريش الذيل | قطرها | ملم | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| السفر | ملم | 250 | 250 | 250 | 300 | 300 | 300 | |
| أكثر شحومة | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | ||
| برج | النموذج | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| عدد محطات الأدوات | أربع محطات عمودية | |||||||
| أبعاد الأداة | ملم | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | |
| وقت تحديد مؤشر البرج | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| تشاك | K11-500 ثلاثية الفك تشاك | K72-780 أربعة فكي تشاك | K72-780 أربعة فكي تشاك | K66-780 أربعة فك تشاك الكهربائية | K66-780 أربعة فك تشاك الكهربائية | K66-780 أربعة فك تشاك الكهربائية | ||
| دقة الموقع | ملم | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| دقة إعادة الوضع | ملم | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| وزن الجهاز | T | 6.5/72 | 8 | 10 | 10 | 18 | 19 | |
تفاصيل الجهاز:
