تفاصيل المنتج
Place of Origin: Henan, China
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
Model Number: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
Minimum Order Quantity: 1 Set
الأسعار: negotiable
Packaging Details: Export standard wooden case package or Negotiation with customers
Delivery Time: 30-35 work days
Payment Terms: L/C, T/T, Western Union
Supply Ability: 20 Set/Sets per Month
Product name: |
Vertical Turning CNC Fanuc VTL Machine |
Machine type: |
CK5112 |
Max. turning diameter(mm): |
1200 |
Max. height of workpiece(mm): |
1000 |
Worktable size(mm): |
1000 |
No. of Spindles: |
Single |
Positioning Accuracy (mm): |
±0.005 |
Voltage: |
380V |
Key words: |
Vertical Turning VTL |
Function: |
Metal turning |
Product name: |
Vertical Turning CNC Fanuc VTL Machine |
Machine type: |
CK5112 |
Max. turning diameter(mm): |
1200 |
Max. height of workpiece(mm): |
1000 |
Worktable size(mm): |
1000 |
No. of Spindles: |
Single |
Positioning Accuracy (mm): |
±0.005 |
Voltage: |
380V |
Key words: |
Vertical Turning VTL |
Function: |
Metal turning |
الصين البيع الساخن متعددة الأغراض CNC العمودية الالتفات مناسبة لمعالجة المعادن الحديدية والمعادن غير الحديدية والمواد غير المعدنية الجزئية،ويمكن تحقيق معالجة تدوير وجه النهاية، داخل وخارج سطح أسطواني، داخل وخارج سطح مخروطي دائري و الحفر، وتوسيع، reaming من الثقب. يتم تشغيل ناقل النقل الرئيسي من قبل محرك سيرفو التيار المتردد فولاذ،تغيير التروس الهيدروليكية وتعديل سرعة أقل من خطوتينطاولة العمل هي يدوية 4 فك حركة واحدة تشاك.
الخصائص الرئيسية:
1. محول CNC عمودي، يمكن أن يستخدم نظام CNC نظام سيمنز 808D، أو أيضا يمكن أن تختار GSK؛ KND؛ FANUC، الخ، وهناك منصة أداة عمودية،يمكن أن يكون أقصى قطر التصنيع من 800mm إلى 2600mm من الدوارة العمودية ذات العمود الواحد، لنوع CK5112 ، تم تصميمه مع قطر الطاولة من 1000mm ، وارتفاع التصنيع الأقصى هو 1000mm.
2جهاز النقل هو ناقل نقل بدون نوم بأربع سرعات ، وهو مريح وحساس وموثوق به.
3يتم تثبيت جميع التروس في النظام باستخدام تروس طحن 40Cr ، والتي لها خصائص دقة الدوران العالية وانخفاض الضوضاء.
4. الآلة مناسبة لأدوات الفولاذ عالية السرعة وأدوات قطع الكربيد معالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الجهاز يمكن إكمال العمليات التالية:تحويل السطح الأسطواني الداخلي والخارجي للطائرةجميع أنواع وجه الزناد ، وجه المخروط الداخلي والخارجي ، الخيط ، فتحة القطع والقطع.
معايير الجهاز
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (ملم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (ملم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الوزن الأقصى لقطعة العمل (كيلوغرام) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (rpm) |
30-260 |
20-180 |
6.3-200 |
15 - 160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
بدون خطوة |
|
نطاق تغذية أداة الراحة (ملم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
مسافة الشعاع العرضي (ملم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
المسار الأفقي لمركز الأدوات (ملم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
المسار الرأسي لمركز الأدوات (ملم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم قطعة شريط القطع (ملم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |

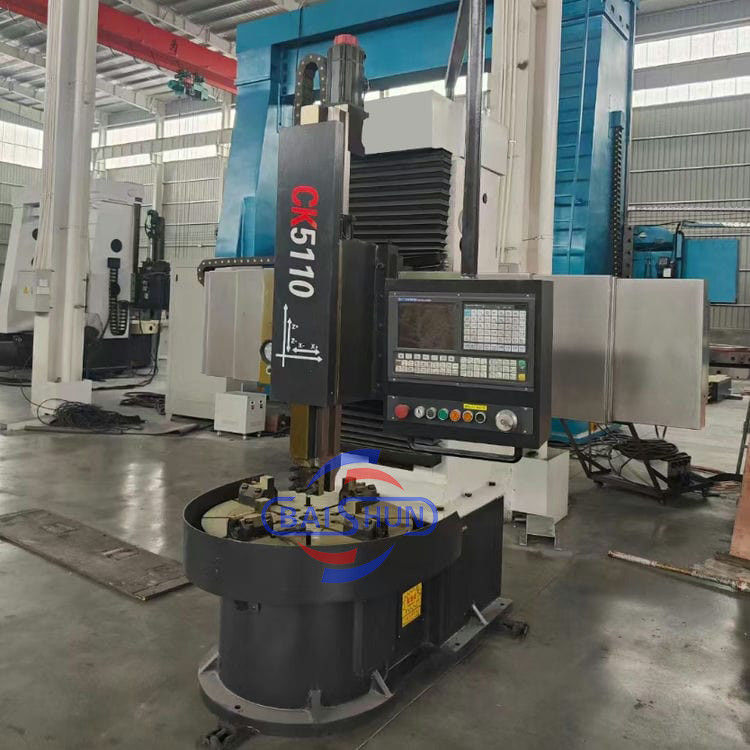

صورة آلة التفاصيل:
