تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 أيام العمل
شروط الدفع: L/C ، T/T ، Western Union
القدرة على العرض: 20 مجموعة / مجموعات شهريا

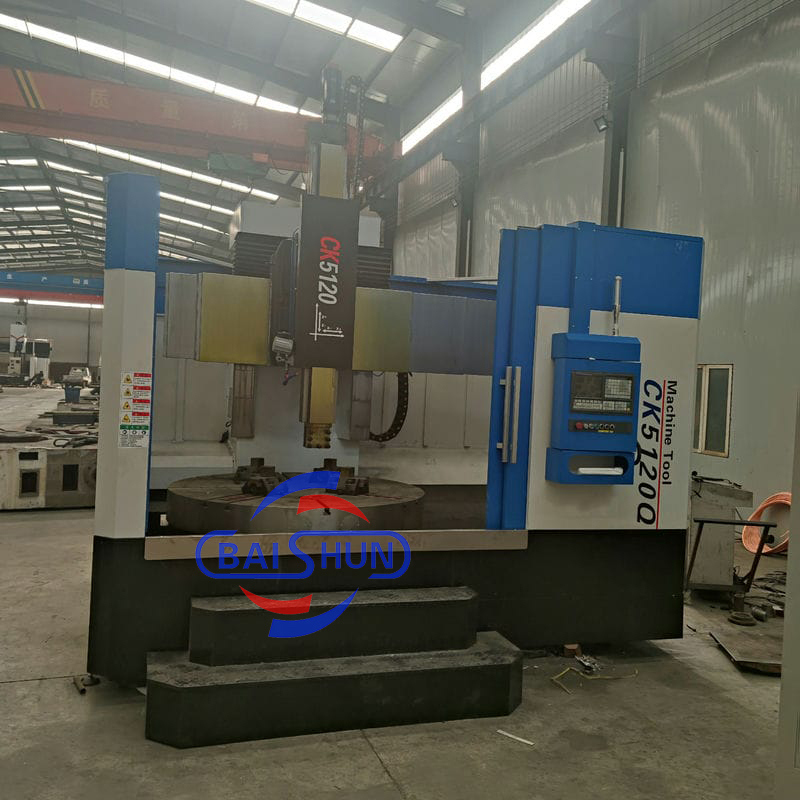

اسم المنتج: |
آلة المخرطة العمودية CNC |
نوع الآلة: |
CK5120 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2000 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1800 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محول عمودي ذو عمود واحد |
وظيفة: |
تحول المعادن |
اسم المنتج: |
آلة المخرطة العمودية CNC |
نوع الآلة: |
CK5120 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2000 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1800 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محول عمودي ذو عمود واحد |
وظيفة: |
تحول المعادن |
آلة خراطة عمودية CNC متعددة الأغراض للبيع الساخن في الصين مناسبة لمعالجة المعادن الحديدية وغير الحديدية والمواد غير المعدنية الجزئية، ويمكنها تحقيق معالجة الخراطة للوجه النهائي، والسطح الأسطواني الداخلي والخارجي، والسطح المخروطي الدائري الداخلي والخارجي والحفر والتوسيع والتنظيف. يتم تشغيل ناقل الحركة الرئيسي بواسطة محرك سيرفو AC عمودي، وتغيير تروس هيدروليكي وتنظيم سرعة بدون خطوات على مرحلتين. طاولة العمل عبارة عن ظرف يدوي بأربع فكوك وحركة واحدة.
الميزات الرئيسية:
1. آلة خراطة عمودية CNC، يوجد برج أدوات عمودي، يمكن أن يصل قطر التشغيل الأقصى إلى 800 مم إلى 2600 مم لآلة الخراطة العمودية ذات العمود الواحد. بالنسبة لطراز CK5112، تم تصميمه بقطر طاولة 1000 مم، ويبلغ ارتفاع التشغيل الأقصى 1000 مم.
2. جهاز النقل هو ناقل حركة بدون خطوات بأربع سرعات، وهو مريح وحساس وموثوق.
3. مثبتة في النظام، تستخدم جميع التروس تروس طحن 40Cr، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الآلة مناسبة لأدوات الفولاذ عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الآلة يمكن إكمال العمليات التالية: خراطة السطح الأسطواني الداخلي والخارجي للمستوى؛ جميع أنواع وجوه الخطاف، والسطح المخروطي الداخلي والخارجي، والخيط، وفتحة القطع والقطع.
معلمة الآلة
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
أقصى قطر خراطة لبرج الأدوات العمودي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
أقصى ارتفاع لقطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
أقصى وزن لقطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية برج الأدوات (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
حركة العارضة المتقاطعة (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
حركة أفقية لبرج الأدوات (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
حركة عمودية لبرج الأدوات (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم مقطع قضيب القاطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |
صورة تفصيلية للآلة:
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال:
