تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5117
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C ، T/T ، Western Union
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
آلة التشغيل المعدنية |
نوع الآلة: |
CK5117 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1700 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
آلة التشغيل المعدنية |
وظيفة: |
تحول المعادن |
اسم المنتج: |
آلة التشغيل المعدنية |
نوع الآلة: |
CK5117 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1700 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
آلة التشغيل المعدنية |
وظيفة: |
تحول المعادن |
آلة مخرطة عمودية CNC متعددة الأغراض صينية رائجة البيع مناسبة لمعالجة المعادن الحديدية وغير الحديدية والمواد غير المعدنية الجزئية، ويمكنها تحقيق معالجة الخراطة للوجه النهائي، والسطح الأسطواني الداخلي والخارجي، والسطح المخروطي الدائري الداخلي والخارجي والحفر والتوسيع والتخويش. يتم تشغيل ناقل الحركة الرئيسي بواسطة محرك سيرفو AC للمغزل، وتغيير التروس الهيدروليكي وتنظيم السرعة بدون خطوات على مرحلتين. طاولة العمل عبارة عن ظرف يدوي بأربع فكوك وحركة واحدة.
الميزات الرئيسية:
1. مخرطة عمودية CNC، يوجد عمود أدوات عمودي، الحد الأقصى لقطر التشغيل هو 1600 مم إلى 2600 مم للمخرطة العمودية ذات العمود الواحد، بالنسبة لطراز CK5116، تم تصميمه بقطر طاولة 1400 مم، والحد الأقصى لارتفاع التشغيل القياسي هو 1200 مم.
2. جهاز النقل هو ناقل حركة بأربع سرعات بدون خطوات، وهو مريح وحساس وموثوق.
3. مثبتة في النظام، جميع التروس تستخدم تروس طحن 40Cr، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الآلة مناسبة لأدوات الصلب عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الآلة يمكن إكمال العمليات التالية: خراطة السطح الأسطواني الداخلي والخارجي للمستوى؛ جميع أنواع أوجه الخطاف، السطح المخروطي الداخلي والخارجي، الخيط، قطع الأخدود والقطع.
معلمة الآلة
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الخراطة لعمود الأدوات العمودي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الحد الأقصى لوزن قطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية عمود الأدوات (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
حركة العارضة المتقاطعة (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
الحركة الأفقية لعمود الأدوات (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
الحركة العمودية لعمود الأدوات (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم مقطع قضيب القاطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |

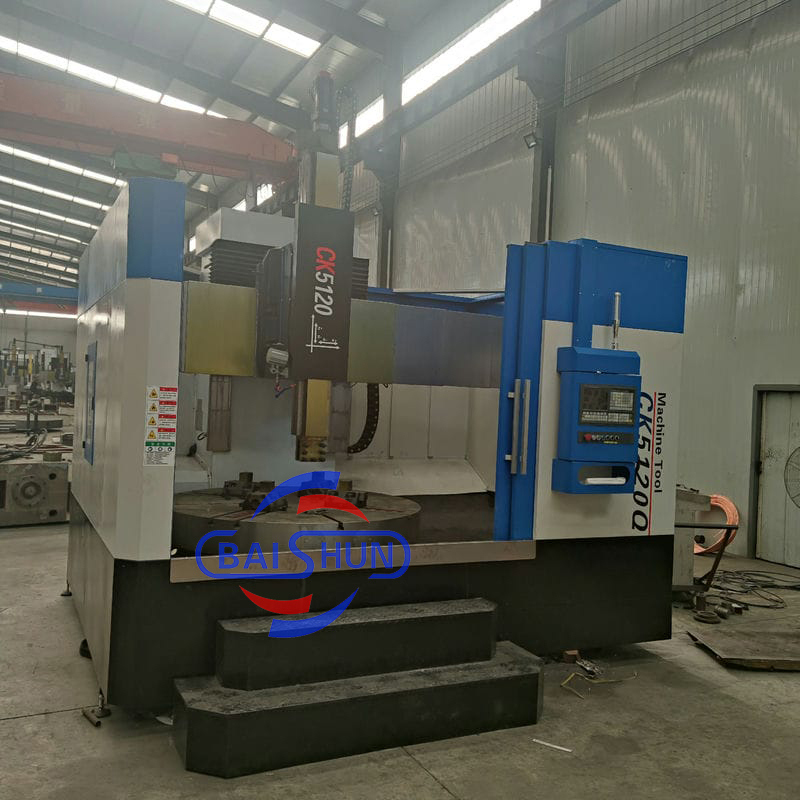

صورة تفصيلية للآلة:
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال بـ:
