تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5125
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C ، T/T ، Western Union
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
آلة أدوات الدوار CNC |
نوع الآلة: |
CK5125 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2500 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1600 |
حجم المنضدة (مم): |
2250 |
الحد الأقصى لوزن قطعة العمل: |
8 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
وظيفة: |
تحول المعادن |
اسم المنتج: |
آلة أدوات الدوار CNC |
نوع الآلة: |
CK5125 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2500 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1600 |
حجم المنضدة (مم): |
2250 |
الحد الأقصى لوزن قطعة العمل: |
8 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
وظيفة: |
تحول المعادن |

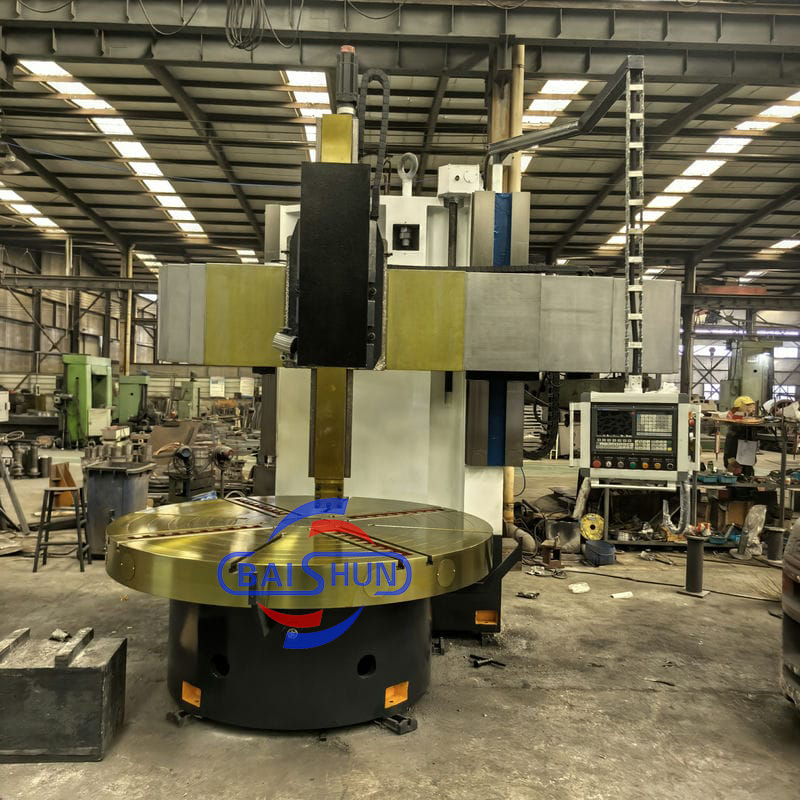

آلة المخرطة العمودية CNC متعددة الأغراض الصينية للبيع الساخن مناسبة لمعالجة المعادن الحديدية وغير الحديدية والمواد غير المعدنية الجزئية، ويمكنها تحقيق معالجة الخراطة للوجه النهائي، والسطح الأسطواني الداخلي والخارجي، والسطح المخروطي الدائري الداخلي والخارجي والحفر والتوسيع والتخويش. يتم تشغيل ناقل الحركة الرئيسي بواسطة محرك سيرفو AC عمودي، وتغيير تروس هيدروليكي وتنظيم سرعة بدون خطوات على مرحلتين. طاولة العمل عبارة عن ظرف يدوي رباعي الفك بحركة واحدة.
الميزات الرئيسية:
1. آلة مخرطة عمودية CNC، يوجد عمود أدوات عمودي، الحد الأقصى لقطر التشغيل هو 1600 مم إلى 2600 مم لآلة المخرطة العمودية ذات العمود الواحد، بالنسبة لطراز CK5125، تم تصميمه بقطر طاولة 2250 مم، والارتفاع القياسي الأقصى للتشغيل هو 1600 مم.
2. جهاز النقل هو ناقل حركة رباعي السرعات بدون خطوات، وهو مريح وحساس وموثوق.
3. مثبتة في النظام، جميع التروس تستخدم تروس طحن 40Cr، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الآلة مناسبة لأدوات الصلب عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الآلة يمكن إكمال العمليات التالية: خراطة السطح الأسطواني الداخلي والخارجي للمستوى؛ جميع أنواع وجوه الخطاف، والسطح المخروطي الداخلي والخارجي، والخيط، وقطع الأخدود والقطع.
معلمات الآلة
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر دوران عمود الأدوات العمودي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الحد الأقصى لوزن قطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية عمود الأدوات (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
حركة العارضة العرضية (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
الحركة الأفقية لعمود الأدوات (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
الحركة العمودية لعمود الأدوات (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم مقطع قضيب القطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |
صورة تفصيلية للآلة:
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال بـ:
