تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5125
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C ، T/T ، Western Union
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
آلة أدوات الدوار CNC |
نوع الآلة: |
CK5125 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2500 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1600 |
حجم المنضدة (مم): |
2250 |
الحد الأقصى لوزن قطعة العمل: |
8 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
وظيفة: |
تحول المعادن |
اسم المنتج: |
آلة أدوات الدوار CNC |
نوع الآلة: |
CK5125 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2500 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1600 |
حجم المنضدة (مم): |
2250 |
الحد الأقصى لوزن قطعة العمل: |
8 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
مخرطة عمودية |
وظيفة: |
تحول المعادن |

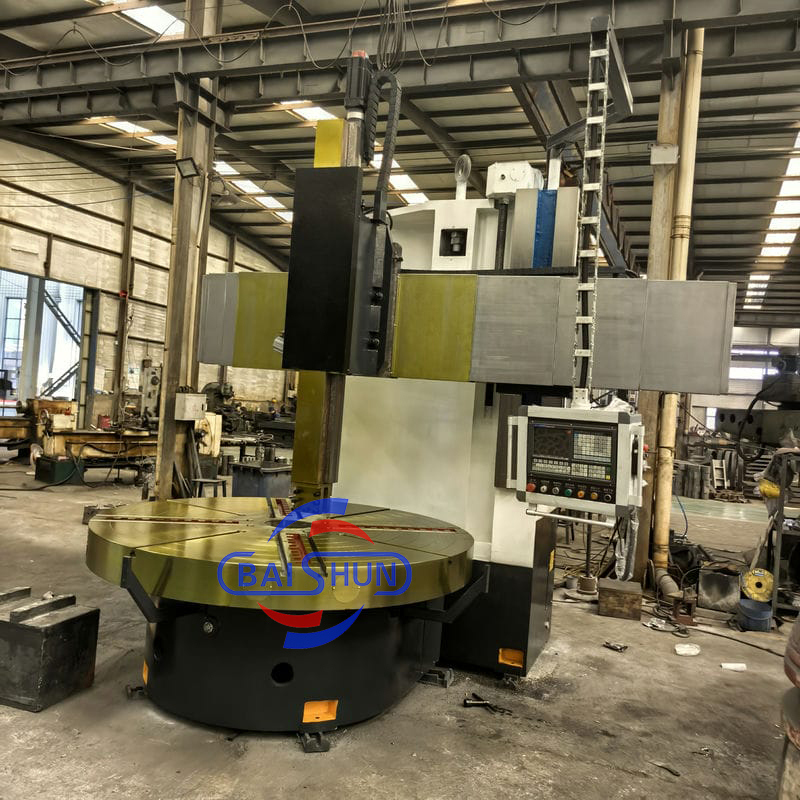

الصين بيع ساخن متعدد الأغراض CNC عمودية مخرطة مناسبة لمعالجة المعادن الحديدية، والمعادن غير الحديدية والمواد غير المعدنية الجزئية، ويمكن تحقيق معالجة الدوران للوجه النهائي، والسطح الأسطواني الداخلي والخارجي، والسطح المخروطي الدائري الداخلي والخارجي والحفر، والتوسيع، والتوسيع للفتحة. المحرك الرئيسي مدفوع بمحرك سيرفو AC عمود دوران، وتغيير تروس هيدروليكي وتنظيم سرعة بدون خطوات بترسين. طاولة العمل هي ظرف يدوي 4 فكوك بحركة واحدة.
الميزات الرئيسية:
1. CNC عمودية مخرطة، هناك برج أدوات عمودي، الحد الأقصى لقطر التشغيل هو 1600 مم إلى 2600 مم لعمود واحد عمودي مخرطة، بالنسبة لطراز CK5125، تم تصميمه بقطر طاولة 2250 مم، والارتفاع القياسي الأقصى للتشغيل هو 1600 مم.
2. جهاز النقل هو ناقل حركة بدون خطوات بأربع سرعات، وهو مريح وحساس وموثوق.
3. تم ضبط جميع التروس في النظام، وتستخدم جميع التروس تروس طحن 40Cr، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الآلة مناسبة لأدوات الصلب عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية، والمعادن السوداء والمواد غير المعدنية. على الآلة يمكن إكمال العمليات التالية: دوران السطح الأسطواني الداخلي والخارجي للمستوى؛ جميع أنواع وجوه الخطاف، والسطح المخروطي الداخلي والخارجي، والخيط، وفتحة القطع والقطع.
معلمة الآلة
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الدوران لبرج الأدوات العمودي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الحد الأقصى لوزن قطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية برج الأدوات (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
حركة العارضة المتقاطعة (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
الحركة الأفقية لبرج الأدوات (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
الحركة العمودية لبرج الأدوات (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم مقطع قضيب القاطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |
صورة تفصيلية للآلة:
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال:
