تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5120
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
آلة تحول عمودية |
نوع الآلة: |
CK5120 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2000 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1800 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محول عمودي ذو عمود واحد |
وظيفة: |
تحول المعادن |
اسم المنتج: |
آلة تحول عمودية |
نوع الآلة: |
CK5120 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2000 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1800 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محول عمودي ذو عمود واحد |
وظيفة: |
تحول المعادن |
آلة خراطة CNC الرأسية متعددة الأغراض للبيع الساخن في الصين مناسبة لمعالجة المعادن الحديدية والمعادن غير الحديدية والمواد غير المعدنية الجزئية ، ويمكنها تحقيق معالجة الدوران للوجه النهائي والسطح الأسطواني الداخلي والخارجي والسطح المخروطي الدائري الداخلي والخارجي والحفر والتوسيع والتوسيع. إعادة التثقيب. يتم تشغيل ناقل الحركة الرئيسي بواسطة محرك سيرفو التيار المتردد للمغزل ، وتغيير التروس الهيدروليكي وتنظيم السرعة بدون خطوات بترسين. طاولة العمل عبارة عن ظرف حركة واحد يدوي بـ 4 فكوك.
أهم الميزات:
1. مخرطة رأسية CNC ، يمكن لنظام CNC استخدام نظام Siemens 808D ، أو يمكنه أيضًا اختيار GSK ؛ KND ؛ FANUC ، إلخ ، هناك حامل أداة رأسي ، يمكن أن يكون الحد الأقصى لقطر التشغيل من 800 مم إلى 2600 مم من المخرطة الرأسية ذات العمود الواحد ، بالنسبة للنوع CK5112 ، فقد تم تصميمه بقطر طاولة يبلغ 1000 مم ، والحد الأقصى لارتفاع التشغيل هو 1000 مم.
2. جهاز النقل عبارة عن ناقل حركة رباعي السرعات بدون نوم ، وهو مريح وحساس وموثوق به.
3. تم ضبطه في النظام ، تستخدم جميع التروس تروس طحن 40Cr ، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الماكينة مناسبة لأدوات الفولاذ عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الجهاز يمكن إكمال العمليات التالية: تدوير السطح الأسطواني الداخلي والخارجي للمستوى ؛ جميع أنواع وجه الخطاف والوجه المخروطي الداخلي والخارجي والخيط وفتحة القطع والقطع.
معلمة الجهاز
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
أقصى قطر دوران لحامل الأداة الرأسي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
أقصى ارتفاع لقطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الحد الأقصى لوزن قطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية حامل الأداة (مم / دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
سفر العارضة (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
السفر الأفقي لحامل الأداة (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
السفر الرأسي لحامل الأداة (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم قسم قضيب القاطع (مم) |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
|
طاقة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |

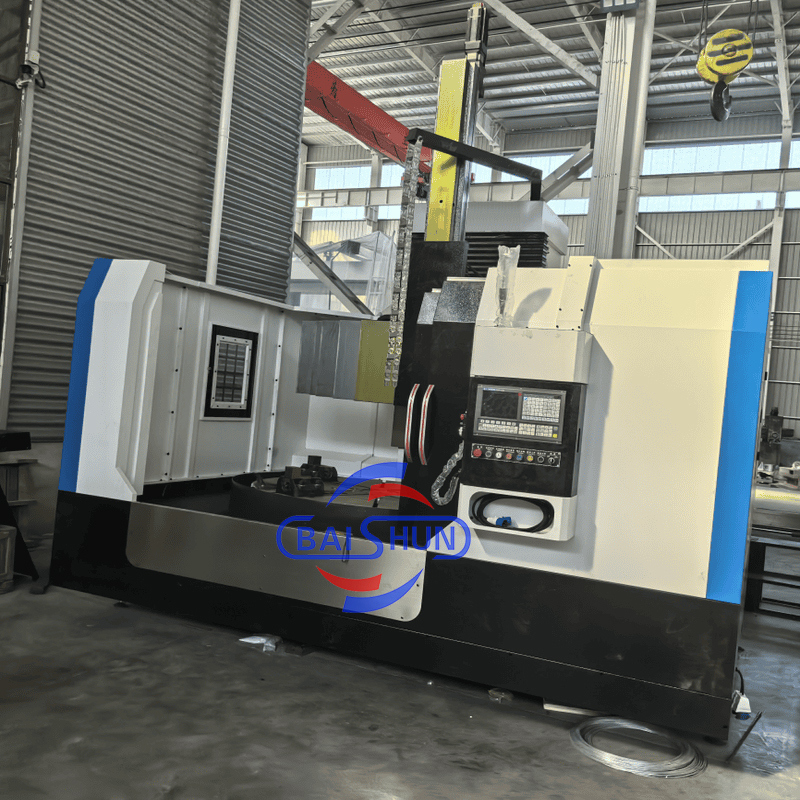

صورة تفصيلية للجهاز:
