تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
إدارة الدوارة العمودية |
نوع الآلة: |
CK5112 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1200 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1000 |
حجم المنضدة (مم): |
1000 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
تصنيع المعادن |
وظيفة: |
تحول المعادن |
اسم المنتج: |
إدارة الدوارة العمودية |
نوع الآلة: |
CK5112 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1200 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1000 |
حجم المنضدة (مم): |
1000 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
تصنيع المعادن |
وظيفة: |
تحول المعادن |

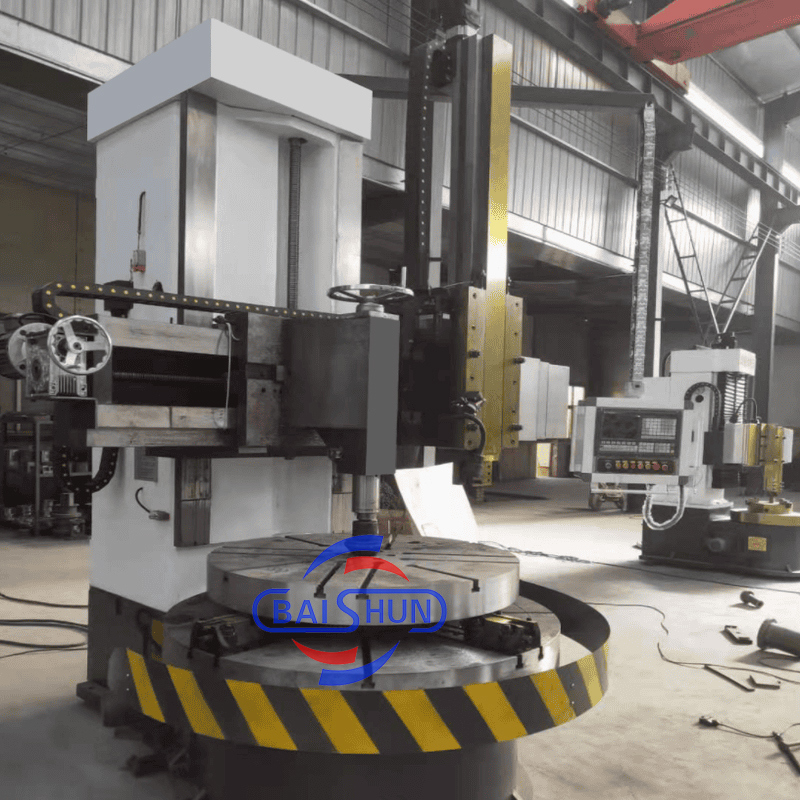

آلة خراطة عمودية CNC متعددة الأغراض صينية للبيع الساخن مناسبة لمعالجة المعادن الحديدية وغير الحديدية والمواد غير المعدنية الجزئية، ويمكنها تحقيق عمليات الخراطة للوجه النهائي، والسطح الأسطواني الداخلي والخارجي، والسطح المخروطي الدائري الداخلي والخارجي، والحفر، والتوسيع، والتخويش. يتم تشغيل ناقل الحركة الرئيسي بواسطة محرك سيرفو AC للمغزل، وتغيير تروس هيدروليكي وتنظيم سرعة بدون خطوات على مرحلتين. طاولة العمل عبارة عن ظرف يدوي رباعي الفك بحركة واحدة.
الميزات الرئيسية:
1. مخرطة عمودية CNC، تحتوي على برج أدوات عمودي، يمكن أن يصل قطر التشغيل الأقصى إلى 800 مم إلى 2600 مم للمخرطة العمودية ذات العمود الواحد. بالنسبة لطراز CK5112، تم تصميمه بقطر طاولة 1000 مم، ويبلغ ارتفاع التشغيل الأقصى 1000 مم.
2. جهاز النقل هو ناقل حركة بدون خطوات بأربع سرعات، وهو مريح وحساس وموثوق.
3. في النظام، تستخدم جميع التروس تروس طحن 40Cr، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الآلة مناسبة لأدوات الفولاذ عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الآلة يمكن إكمال العمليات التالية: خراطة السطح الأسطواني الداخلي والخارجي للمستوى؛ جميع أنواع أوجه الخطاف، السطح المخروطي الداخلي والخارجي، الخيط، قطع الأخدود والقطع.
معلمات الآلة
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
أقصى قطر خراطة لبرج الأدوات العمودي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
أقصى ارتفاع لقطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
أقصى وزن لقطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية برج الأدوات (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
حركة العارضة المستعرضة (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
حركة برج الأدوات الأفقية (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
حركة برج الأدوات العمودية (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم مقطع قضيب القاطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |
صورة تفصيلية للآلة:
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال بـ:
