تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5240
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة2خارج آلة الدوارة العمودية سي سي سيتم تعبئت
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
آلة مخرطة كاروسيل CNC |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
4000 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1600 ملم |
قدرة التصنيع: |
واجب ثقيل |
عدد المغازل: |
مزدوج |
دقة الموقع (ملم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد االكهربى: |
380 فولت |
نظام التحكم باستخدام الحاسب الآلي: |
جلاكسو سميث كلاين/سيمنز/فانوك |
الكلمات الرئيسية: |
آلة مخرطة دائري |
اسم المنتج: |
آلة مخرطة كاروسيل CNC |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
4000 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1600 ملم |
قدرة التصنيع: |
واجب ثقيل |
عدد المغازل: |
مزدوج |
دقة الموقع (ملم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد االكهربى: |
380 فولت |
نظام التحكم باستخدام الحاسب الآلي: |
جلاكسو سميث كلاين/سيمنز/فانوك |
الكلمات الرئيسية: |
آلة مخرطة دائري |

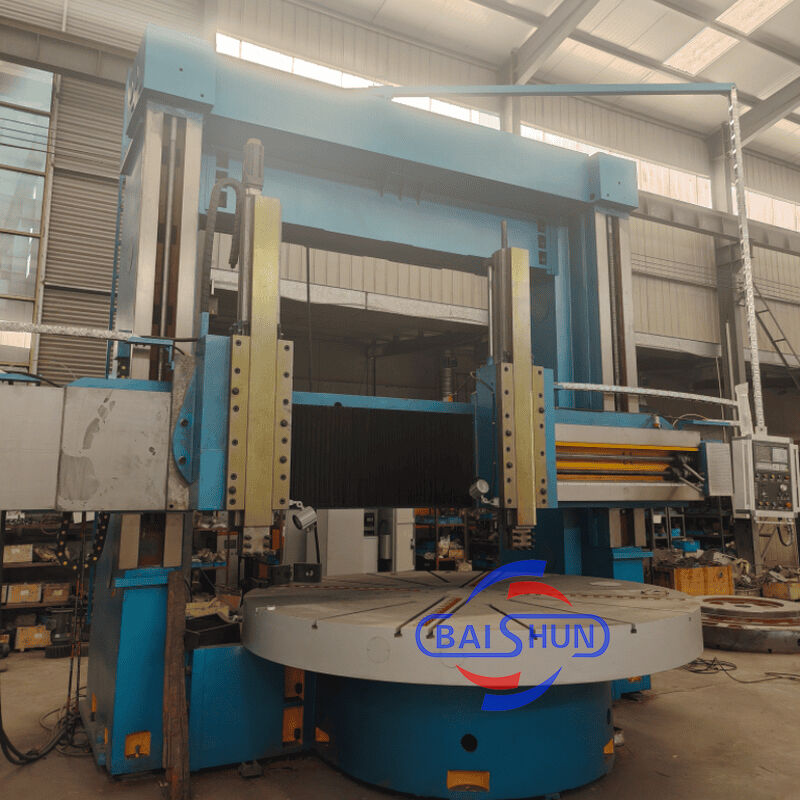

تعتبر المخرطة الرأسية مزدوجة الأعمدة قطعة معدات متطورة تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية. إنها تدمج مبادئ التصميم الحديثة وتقنيات التصنيع، مع الاستفادة من تحسين CAD والمكونات الحديثة من المصادر المحلية والدولية. تتميز الآلة بهيكل قوي، مما يوفر قوة استثنائية، وصلابة عالية ثابتة وديناميكية، وقدرات تشغيل دقيقة، وقدرة تحمل عالية، وكفاءة، ومتانة، وتشغيل موثوق به. تتوافق جميع المواصفات الفنية الرئيسية لأجزاء الماكينة مع المعايير الوطنية.
طاولة العمل
تحتوي طاولة العمل على قاعدة طاولة العمل، وطاولة العمل، وأجزاء المغزل وجهاز النقل. طاولة العمل وقاعدة طاولة العمل عبارة عن هيكل من الحديد الزهر بالكامل، يعتمد على صب الحديد عالي القوة قليل الإجهاد، والذي يتمتع بصلابة وقوة وثبات حراري كافية. يعتمد محمل عمود دوران طاولة العمل على محمل أسطواني مزدوج الصف عالي الدقة. يمكن أن يضمن دوران طاولة العمل عالي الدقة وعمر خدمة طويل.
النقل الرئيسي
نظام النقل الرئيسي للآلة هو نقل العمود الرأسي. يعتمد محرك سيرفو التيار المتردد للمغزل للقيادة؛ يحقق صندوق التروس تحويلًا ميكانيكيًا للترس عن طريق دفع أسطوانة التحويل للترس المتغير، بحيث يمكن لطاولة العمل أن تقوم بتنظيم السرعة بدون توقف في حدود 0.63-63 دورة في الدقيقة.
إطار البوابة
يتكون من أعمدة رأسية يمنى ويسرى وعارضة توصيل. تشكل البوابة وقاعدة طاولة العمل الهيكل المحكم. في الجزء العلوي من البوابة، يوجد صندوق رفع يمين ويسار، مدفوع بمحرك التيار المتردد ثنائي المحور. من خلال زوج التروس، وزوج الدودة والترس والمسامير اللولبية المزدوجة تجعل العارضة تقوم بحركة الرفع على طول القضيب التوجيهي العمودي الأيسر والأيمن.
العارضة
تعتمد العارضة على صب الحديد عالي القوة وقليل الإجهاد مع صلابة وقوة كافية، وذلك لضمان دقة الآلة للحفاظ على الاستمرارية والثبات على المدى الطويل. تقع العارضة في مقدمة العمود الرأسي، وتقوم بالحركة الرأسية على طول القضيب التوجيهي العمودي. في الجزء الخلفي من العارضة، توجد 4 نقاط تثبيت هيدروليكية. على جانبي العارضة، توجد علبة تغذية لحامل الأداة.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| الحد الأقصى لقطر الدوران | مم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع قطعة العمل | مم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الحد الأقصى لوزن قطعة العمل | طن | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | مم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | دورة في الدقيقة | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| الحد الأقصى لعزم دوران طاولة العمل | كيلو نيوتن متر | 63 | 63 | 63 | 100 |
| العبور السريع لرأس القضيب | مم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السفر الرأسي للكباش لرأس القضيب الأيمن | كيلو نيوتن | 35 | 35 | 35 | 40 |
| السفر الرأسي للكباش لرأس القضيب الأيسر | كيلو نيوتن | 30 | 30 | 30 | 30 |
| نطاق قوة القطع لرأس القضيب الأيمن | مم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| نطاق قوة القطع لرأس القضيب الأيمن | مم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| سفر الذراع | مم | 1000 | 1000 | 1000 | 1250 |
| مقطع الذراع | مم | 255×200 | 255×200 | 255×200 | 240×240 |
| دوران رأس القضيب الأيسر والأيمن | ° | ±30° | ±30° | ±30° | ±30° |
| مقطع الأداة | مم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كيلو واط | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال:
