تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
مخرطة عمودية VTL CNC قوية |
نوع الآلة: |
CK5120 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2000 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1800 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محرك التشغيل الرأسي CNC |
وظيفة: |
تحول المعادن |
اسم المنتج: |
مخرطة عمودية VTL CNC قوية |
نوع الآلة: |
CK5120 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2000 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1800 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محرك التشغيل الرأسي CNC |
وظيفة: |
تحول المعادن |
آلة خراطة عمودية CNC متعددة الأغراض صينية رائجة البيع مناسبة لمعالجة المعادن الحديدية وغير الحديدية والمواد غير المعدنية الجزئية، ويمكنها تحقيق تشغيل الخراطة للوجه النهائي، والسطح الأسطواني الداخلي والخارجي، والسطح المخروطي الدائري الداخلي والخارجي والحفر والتوسيع والتخريم. يتم تشغيل النقل الرئيسي بواسطة محرك سيرفو AC عمودي، وتغيير تروس هيدروليكي وتنظيم سرعة بدون خطوات على مرحلتين. طاولة العمل عبارة عن ظرف يدوي بأربع فكوك بحركة فردية.
الميزات الرئيسية:
1. آلة خراطة عمودية CNC، يمكن اختيار نظام CNC من GSK؛ KND؛ FANUC، إلخ، يوجد برج أدوات عمودي، يمكن أن يصل قطر التشغيل الأقصى إلى 800 مم إلى 2600 مم لآلة خراطة عمودية أحادية العمود، بالنسبة لطراز CK5112، تم تصميمه بقطر طاولة 1000 مم، ويبلغ ارتفاع التشغيل الأقصى 1000 مم.
2. جهاز النقل هو ناقل حركة بأربع سرعات بدون خطوات، وهو مريح وحساس وموثوق.
3. مثبتة في النظام، تستخدم جميع التروس تروس طحن 40Cr، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الآلة مناسبة لأدوات الفولاذ عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الآلة يمكن إكمال العمليات التالية: خراطة السطح الأسطواني الداخلي والخارجي للمستوى؛ جميع أنواع وجوه الخطاف، والسطح المخروطي الداخلي والخارجي، والخيط، وقطع الأخدود والقطع.
معلمة الآلة
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
أقصى قطر خراطة لبرج الأدوات العمودي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
أقصى ارتفاع لقطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
أقصى وزن لقطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية برج الأدوات (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
حركة العارضة العرضية (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
حركة أفقية لبرج الأدوات (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
حركة عمودية لبرج الأدوات (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم مقطع قضيب القطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |

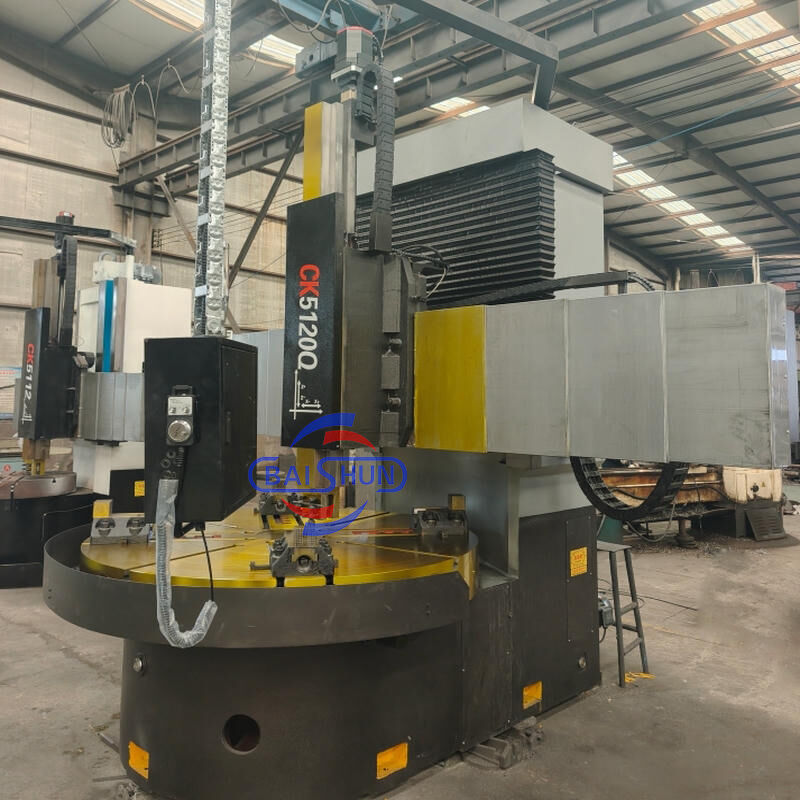

صورة تفصيلية للآلة:
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال بـ:
