تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5235
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
50 دورة في الساعة |
قدرة التصنيع: |
واجب متوسط |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (KW): |
30 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
3500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
750 ملم |
السفر (المحور Z) (مم): |
1800 مم |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد (الطول * العرض * الارتفاع): |
3950*6300*4350 مللي متر |
الوزن (كجم): |
35000 |
Max. الأعلى. workpiece weight: وزن الشغل:: |
8000 كجم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
50 دورة في الساعة |
قدرة التصنيع: |
واجب متوسط |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (KW): |
30 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
3500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
750 ملم |
السفر (المحور Z) (مم): |
1800 مم |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد (الطول * العرض * الارتفاع): |
3950*6300*4350 مللي متر |
الوزن (كجم): |
35000 |
Max. الأعلى. workpiece weight: وزن الشغل:: |
8000 كجم |

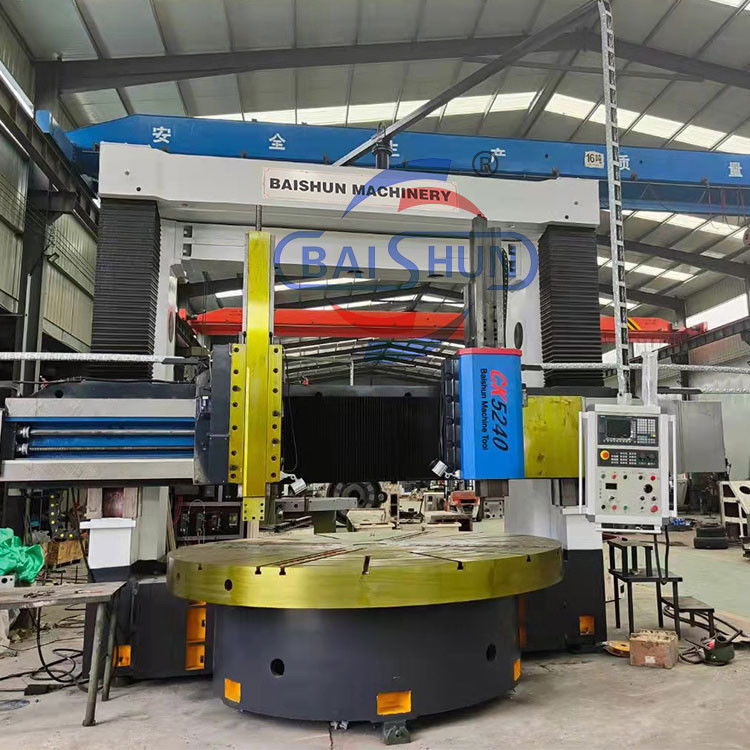

العمود المزدوج CNC الدوارة الرأسية قطر كبير آلة التدوير
آلة التشغيل العمودية CNC الخاصة بنا مصممة خصيصًا لتشغيل المعادن الثقيلة وقطع العمل ذات القطر الكبير.
يتم استخدامه على نطاق واسع في طوابق التصنيع وحلقات المحامل والصمامات وغيرها من المكونات الصناعية.
مع هيكل عمود مزدوج جامد ونظام CNC متقدم ، تضمن الآلة دقة عالية واستقرار وكفاءة.
الدوارة العمودية المزدوجة هي معدات متقدمة مع تكامل الميكانيكية الكهربائية الهيدروليكية، والتي تمتص فلسفة التصميم الجديدة وتكنولوجيا التصنيع.انها تتبنى طريقة تصميم تحسين CAD، يزود المكونات الوظيفية المتقدمة في الداخل والخارج. في الهيكل يحقق قوة قوية، عالية الديناميكية والصلبة الثابتة، دقة عالية، الحمل الثقيل، وكفاءة عالية،عمر خدمة طويلالمواصفات التقنية الرئيسية لكل جزء من أجزاء الآلة تتوافق مع المعايير الوطنية ذات الصلة.
الجهاز لديه قاعدة الطاولة ، طاولة العمل ، صندوق ناقل الرئيسي ، إطار البوابة ، الحزمة ، راحة أداة الرام ، صندوق التغذية ، النظام الكهربائي ، محطة التشغيل ، النظام الهيدروليكي ، جهاز الحماية وهلم جرا.
طاولة العمل:
يتكون طاولة العمل من قاعدة طاولة العمل ، طاولة العمل ، مكونات الغزل ، وجهاز النقل. وهي مصنوعة من الحديد الزهري ، باستخدام صب الحديد منخفض التوتر عالية القوة ،التي تضمن صلابة كافية، والقوة والاستقرار الحراري. يعتمد محامل محور الطاولة العملية محاملين أسطواني أسطوانية قصيرة صف مزدوجة عالية الدقة ، مما يضمن دوران دقيق وعمر تشغيل طويل.
ناقل التوصيل الرئيسي:
تستخدم الآلة نظام نقل العمود الرأسي كحافز القيادة الرئيسي. تستخدم محرك خدمة التيار المتردد لدفع الغزل.صندوق التروس يتيح التحويلات الميكانيكية لثنائي التروس عن طريق تحريك الاسطوانة، مما يسمح لوحة العمل لتحقيق تنظيم سرعة دون خطوات في نطاق 0.63-63r / min.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
