تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5235
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
50 دورة في الساعة |
قدرة التصنيع: |
واجب متوسط |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (KW): |
30 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
3500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
750 ملم |
السفر (المحور Z) (مم): |
1800 مم |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد (الطول * العرض * الارتفاع): |
3950*6300*4350 مللي متر |
الوزن (كجم): |
35000 |
Max. الأعلى. workpiece weight: وزن الشغل:: |
8000 كجم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
50 دورة في الساعة |
قدرة التصنيع: |
واجب متوسط |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (KW): |
30 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
3500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
750 ملم |
السفر (المحور Z) (مم): |
1800 مم |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد (الطول * العرض * الارتفاع): |
3950*6300*4350 مللي متر |
الوزن (كجم): |
35000 |
Max. الأعلى. workpiece weight: وزن الشغل:: |
8000 كجم |

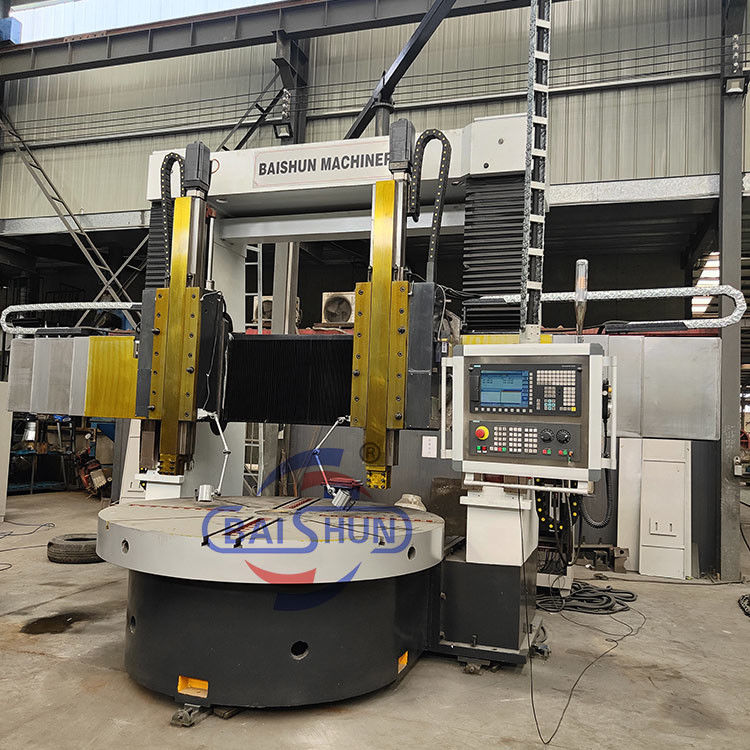

آلة مخرطة عمودية CNC مزدوجة المغزل لأجسام الصمامات وأجزاء المضخات
تم تصميم آلة المخرطة العمودية CNC مزدوجة المغزل هذه خصيصًا للتشغيل الفعال لأجسام الصمامات ومكونات المضخات.
مع تكوين المغزل المزدوج، فإنها تحسن الإنتاجية بشكل كبير وتضمن دقة عالية لتطبيقات معالجة المعادن الصناعية.
طاولة العمل:
تتكون طاولة العمل من قاعدة طاولة العمل، وطاولة العمل، ومكونات المغزل، وجهاز النقل. وهي مصنوعة من الحديد الزهر، باستخدام صب الحديد عالي القوة ومنخفض الإجهاد، مما يضمن صلابة وقوة واستقرارًا حراريًا كافيين. يعتمد محمل مغزل طاولة العمل على محامل أسطوانية قصيرة مزدوجة الصف عالية الدقة، مما يضمن دورانًا دقيقًا وعمر تشغيل طويل.
النقل الرئيسي:
تستخدم الآلة نظام نقل عمودي كمحرك رئيسي لها. تستخدم محرك سيرفو تيار متردد لدفع المغزل. يسمح صندوق التروس بتحويلات ميكانيكية ذات ترسين من خلال تحريك الأسطوانة، مما يسمح لطاولة العمل بتحقيق تنظيم سرعة لا نهائي ضمن نطاق 0.63-63 دورة في الدقيقة.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر دوران | مم | 2500 | 3150 | 4000 | 4000 |
| أقصى ارتفاع لقطعة العمل | مم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| أقصى وزن لقطعة العمل | طن | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | مم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | دورة في الدقيقة | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران لطاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| الانتقال السريع لرأس السكة | مم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السفر العمودي للرام لرأس السكة الأيمن | Kn | 35 | 35 | 35 | 40 |
| السفر العمودي للرام لرأس السكة الأيسر | kn | 30 | 30 | 30 | 30 |
| نطاق قوة القطع لرأس السكة الأيمن | مم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| نطاق قوة القطع لرأس السكة الأيمن | مم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| سفر الذراع | مم | 1000 | 1000 | 1000 | 1250 |
| مقطع الذراع | مم | 255×200 | 255×200 | 255×200 | 240×240 |
| دوران رأس السكة الأيسر والأيمن | ° | ±30° | ±30° | ±30° | ±30° |
| مقطع الأداة | مم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | Kw | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
نحن مصنع مباشر لآلات المخرطة، وليس شركة تجارية،
مما يعني أنه يمكننا أن نقدم لك أفضل الأسعار.
مرحباً تواصل معنا :)
الهاتف/واتساب: +86 18003851898 (الآنسة دورا)
