تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: C5116A
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 40 يوم عمل
شروط الدفع: / تي تي، خطاب الاعتماد، ويسترن يونيون
القدرة على العرض: 50 مجموعة في الشهر
اسم: |
محول عمودي عادي ذو عمود واحد |
قدرة التصنيع: |
الواجب الأوسط |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 ملم |
قطر الجدول: |
1400 ملم |
قدرة التحميل القصوى: |
3200 كجم |
يكتب: |
النوع العمودي |
تلقائي: |
النوع اليدوي |
قوة محرك المغزل (KW): |
15 كيلو واط |
الجهد االكهربى: |
380 فولت |
ضمان: |
1 سنة |
الكلمات الرئيسية: |
مخرطة عمودية |
طلب: |
أعمال خراطة المعادن |
اسم: |
محول عمودي عادي ذو عمود واحد |
قدرة التصنيع: |
الواجب الأوسط |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 ملم |
قطر الجدول: |
1400 ملم |
قدرة التحميل القصوى: |
3200 كجم |
يكتب: |
النوع العمودي |
تلقائي: |
النوع اليدوي |
قوة محرك المغزل (KW): |
15 كيلو واط |
الجهد االكهربى: |
380 فولت |
ضمان: |
1 سنة |
الكلمات الرئيسية: |
مخرطة عمودية |
طلب: |
أعمال خراطة المعادن |

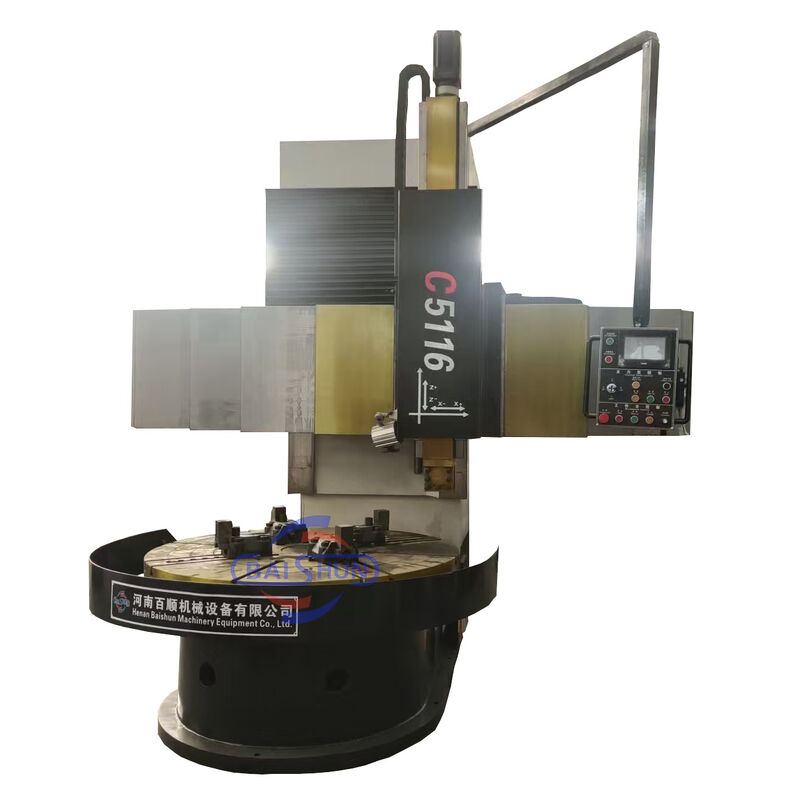

المخرطة العمودية التقليدية ذات العمود الواحد للتحول بسرعة ثابتة:
وصف:
المخرطة العمودية من النوع اليدوي، والمعروفة أيضًا بمركز الدوران العمودي، هي عبارة عن أداة آلية تستخدم لخراطة وقطع المكونات المعدنية بدقة وكفاءة عالية.
بالمقارنة مع المخارط التقليدية، والتي عادة ما تكون أفقية وتتطلب تركيب قطعة العمل على ظرف دوار، فإن المخرطة العمودية تحتوي على مغزل رأسي يحمل قطعة العمل ويدورها. يتم تركيب أداة القطع على برج الأدوات الذي يتحرك في محاور متعددة، مما يسمح بعمليات تصنيع دقيقة ومعقدة.
يتم استخدام المخارط العمودية على نطاق واسع في الصناعة التحويلية لإنتاج المكونات الكبيرة والثقيلة، مثل التروس، والتوربينات، وأجزاء الطيران. إنها مفيدة بشكل خاص لتحويل المكونات ذات نسبة العرض إلى الارتفاع العالية لأن الاتجاه الرأسي يقلل من تأثيرات الجاذبية على قطعة العمل، مما يقلل من خطر الانحراف والتشوه.
بالإضافة إلى ذلك، فإن المخارط العمودية مؤتمتة بدرجة عالية ويمكن برمجتها لأداء مجموعة واسعة من عمليات التشغيل الآلي، مثل الخراطة والحفر والتثقيب واللولبة والطحن، مع الحد الأدنى من التدخل البشري.
بشكل عام، تعد المخارط العمودية من النوع اليدوي أداة تصنيع متعددة الاستخدامات وفعالة توفر دقة عالية وقدرات أتمتة، مما يجعلها مكونًا أساسيًا في عمليات التصنيع الحديثة.
مواصفة:
عمود واحد
|
نموذج |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
الحد الأقصى لقطر الدوران (مم) |
800 |
1200 |
1600 |
2000 |
2500 |
|
أقصى ارتفاع للقطع (مم) |
800 |
1000 |
1000 |
1250 |
1250 |
|
أقصى وزن للتحميل (طن) |
1.2 |
3.2 |
5 |
8 |
10 |
|
قطر المنضدة (مم) |
720 |
1000 |
1400 |
1800 |
2250 |
|
نطاق سرعة المنضدة (ص / دقيقة) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
أقصى عزم دوران لطاولة العمل (نانومتر) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
السفر الرأسي لعمود الأداة الرأسي (مم) |
650 |
650 |
800 |
800 |
1200 |
|
السفر الأفقي للعمود الرأسي (مم) |
570 |
700 |
915 |
1200 |
1400 |
|
غيغاواط (طن) |
7 |
8 |
12.4 |
17 |
23 |
|
البعد (الطول * العرض * مم) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
عمود مزدوج
| نموذج | C5225 | C5232 | C5235 | C5240 | C5250 | C5260 |
| قطر طاولة العمل |
2250 ملم |
2830 ملم | 2830 ملم | 3150 ملم | 4500 ملم | 5200 ملم |
| الأعلى. قطر الدوران | 2500 ملم | 3200 ملم | 3200 ملم | 4000 ملم | 5000 ملم | 6000 ملم |
| الأعلى. ارتفاع قطعة العمل (مم) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| الأعلى. وزن قطعة العمل | 10/20 | 20/10/32 | 20/10/32 | 20/10/32 | 32/50 | 32/50 |
| الأعلى. عزم الدوران من المنضدة | 63000 ن.م | 63000 ن.م | 63000 ن.م | 63000 ن.م | 105000 نيوتن•م | 105000 نيوتن•م |
| نطاق التغذية أثناء الراحة | 0.25-90 مم/دقيقة | 0.25-90 مم/دقيقة | 0.25-90 مم/دقيقة | 0.25-90 مم/دقيقة | 0.1-1000 مم/دقيقة |
0.1-000 مم/دقيقة |
| سفر الشعاع | 1250 ملم | 1250 ملم | 1250 ملم | 1250 ملم | 2150 ملم | 2150 ملم |
| السفر الأفقي لراحة الأداة | 1400 ملم | 1750 ملم | 1900 ملم | 2150 ملم | 2700 ملم | 3300 ملم |
| السفر العمودي لراحة الأداة |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| سرعة تحرك الشعاع (مم/دقيقة) | 350 | 350 | 350 | 350 | 380 | 380 |
| الأعلى. زاوية تأرجح عمود الأداة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| البعد البرج (WxHmm) | 40x50 | 40x50 | 40x50 | 40x50 | 60x65 | 60x65 |
| قوة المحرك الرئيسي | 55 كيلو واط | 55 كيلو واط | 55 كيلو واط | 55/75 كيلو واط | 75 كيلو واط | 75 كيلو واط |
صورة الآلة:
ملف الشركة:
خدماتنا
يمكننا توفير خدمة ما قبل البيع عبر الإنترنت على مدار 7 × 24 ساعة، وخدمة طلب متابعة المهندس، وخدمة توصيل الخدمات اللوجستية، كما يمكننا تقديم خدمات التثبيت. بالإضافة إلى ذلك، مع أكثر من 10 سنوات من الخبرة في مختلف الأسواق، يمكننا مساعدة العملاء على إكمال سلسلة من الخدمات بنجاح بدءًا من الشراء وحتى التخليص الجمركي للبضائع، وبالتالي توفير الوقت وتقليل تكاليف العملاء في جميع الجوانب.
ميزتنا:
1: مع شهادة CE، ISO.
2: تتبع الإنتاج الكامل.
3: يمكن للمهندسين المحترفين ضمان أعلى مستويات الجودة.
4: المزيد من الموردين كبدائل، ضمان أدنى سعر تنافسي.
5: سوف يجيب موظفو المبيعات الذين يتمتعون بخبرة تزيد عن 10 سنوات على أسئلتك قبل البيع وما بعد البيع.
6: إنتاج OEM متاح، لتلبية احتياجات العملاء
7. موك منخفض (وحدة واحدة) متاح.
8. دعم فني 24 ساعة.
فترة الضمان:
خلال فترة الضمان (سنة واحدة)، إذا كان لديك أي أجزاء مكسورة بسبب مشكلة في الجودة، فسنزودك بها مجانًا عن طريق البريد السريع.
خارج فترة الضمان، إذا كان لديك أي سؤال، يمكنك الاتصال بنا، وسوف نقدم لك أفضل الخدمات لدينا كالمعتاد.
1. خدمة الدعم الفني المقدمة عبر الإنترنت.
2. خدمة الملفات الفنية المقدمة.
3. تم توفير فيديو تشغيل الآلة
4. يتم توفير خدمة التدريب في الموقع.
5. توفير خدمة استبدال وإصلاح قطع الغيار.
6. سيتم الرد على جميع الأسئلة خلال 24 ساعة
