تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY, BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا

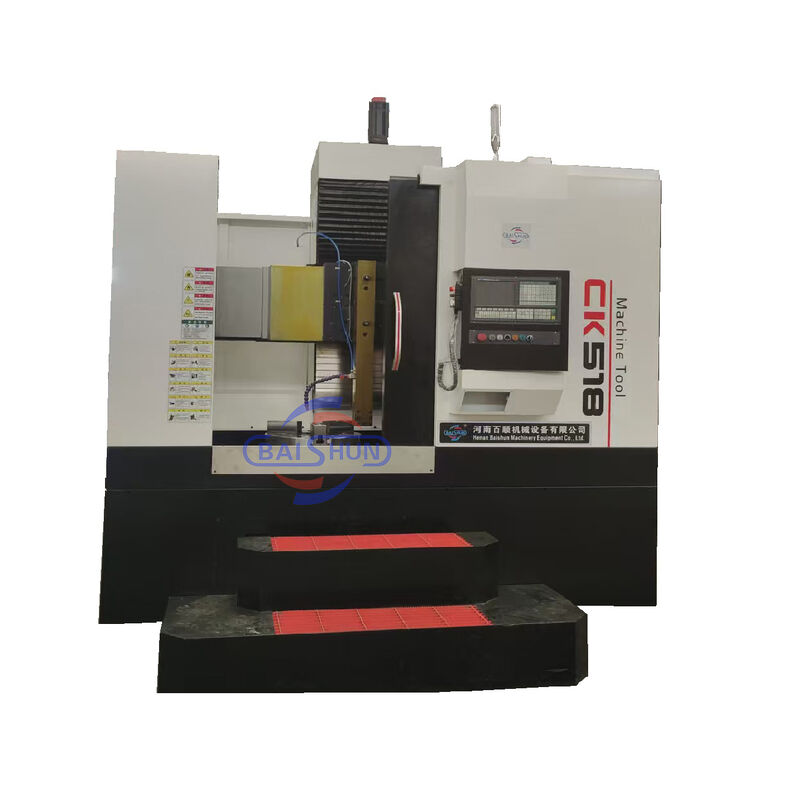

اسم المنتج: |
مخرطة عمودية من CNC CNC |
نوع الآلة: |
CK518 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
800 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
800 |
حجم المنضدة (مم): |
700 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محرك التشغيل الرأسي CNC |
وظيفة: |
تحول المعادن |
اسم المنتج: |
مخرطة عمودية من CNC CNC |
نوع الآلة: |
CK518 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
800 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
800 |
حجم المنضدة (مم): |
700 |
عدد المغازل: |
أعزب |
دقة الموقع (ملم): |
± 0.005 |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محرك التشغيل الرأسي CNC |
وظيفة: |
تحول المعادن |
مخرطة CNC العمودية متعددة الأغراض للبيع في الصين مناسبة لمعالجة المعادن الحديدية والمعادن غير الحديدية والمواد غير المعدنية الجزئية، ويمكن أن تحقق معالجة تحول الوجه النهائي، داخل وخارج السطح الأسطواني، داخل وخارج السطح المخروطي الدائري والحفر، والتوسيع، وتوسيع الثقب. يتم تشغيل ناقل الحركة الرئيسي بواسطة محرك سيرفو AC المغزلي، وتغيير التروس الهيدروليكية، وتنظيم سرعة أقل بتروسين. طاولة العمل عبارة عن ظرف يدوي ذو حركة واحدة بأربعة فك.
الميزات الرئيسية:
1. مخرطة عمودية CNC، نظام CNC يستخدم نظام Siemens 828DD، يوجد عمود أدوات عمودي، الحد الأقصى لقطر المعالجة هو 1600 مم إلى 2600 مم من المخرطة العمودية ذات العمود الواحد، بالنسبة لسلسلة CK51، فهي مصممة بقطر الطاولة 1400 مم، والحد الأقصى لارتفاع المعالجة 1000 مم.
2. جهاز النقل عبارة عن ناقل حركة بدون نوم بأربع سرعات، وهو مريح وحساس وموثوق.
3. في النظام، جميع التروس تستخدم تروس طحن 40Cr، والتي تتميز بخصائص دقة الدوران العالية والضوضاء المنخفضة.
4. الآلة مناسبة للأدوات الفولاذية عالية السرعة ومعالجة أدوات قطع الكربيد للمعادن غير الحديدية والمعادن السوداء والمواد اللافلزية. يمكن على الآلة إتمام العمليات التالية: تقليب السطح الأسطواني الداخلي والخارجي للطائرة؛ جميع أنواع وجه الخطاف والوجه المخروطي الداخلي والخارجي والخيط وفتحة القطع والقطع.
معلمة الآلة
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الأعلى. قطر الدوران لمسند الأداة العمودي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الأعلى. ارتفاع قطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الأعلى. وزن قطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران المنضدة (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
ستبليس |
ستبليس |
ستبليس |
ستبليس |
ستبليس |
ستبليس |
|
نطاق تغذية مسند الأداة (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
انتقال الشعاع المتقاطع (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
السفر الأفقي لمسند الأداة (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
السفر العمودي لمسند الأداة (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم مقطع شريط القطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |
تفاصيل آلة الصورة:
الشحن والتوصيل:
لمزيد من التفاصيل والمواصفات يرجى الاتصال :
