تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5240
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة2خارج آلة الدوارة العمودية سي سي سيتم تعبئت
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
آلة VTL |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
4000 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1600 ملم |
قدرة التصنيع: |
واجب ثقيل |
عدد المغازل: |
مزدوج |
دقة الموقع (ملم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد االكهربى: |
380 فولت |
نظام التحكم باستخدام الحاسب الآلي: |
جلاكسو سميث كلاين/سيمنز/فانوك |
الكلمات الرئيسية: |
فتل |
وظيفة: |
تحول المعادن |
لون: |
حسب الطلب |
اسم المنتج: |
آلة VTL |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
4000 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1600 ملم |
قدرة التصنيع: |
واجب ثقيل |
عدد المغازل: |
مزدوج |
دقة الموقع (ملم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد االكهربى: |
380 فولت |
نظام التحكم باستخدام الحاسب الآلي: |
جلاكسو سميث كلاين/سيمنز/فانوك |
الكلمات الرئيسية: |
فتل |
وظيفة: |
تحول المعادن |
لون: |
حسب الطلب |

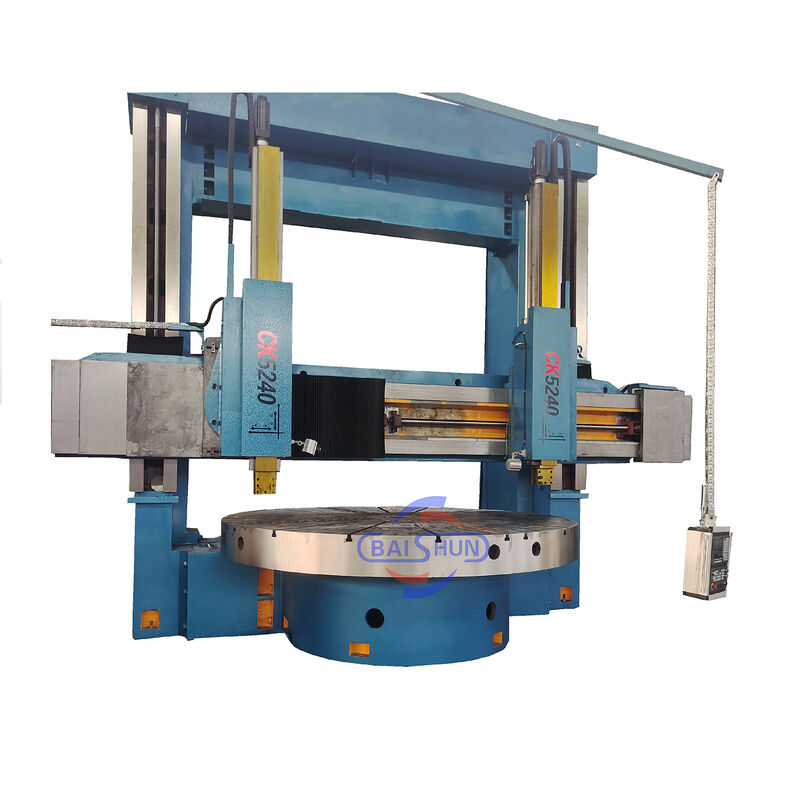

المخرطة العمودية ذات العمود المزدوج عبارة عن قطعة متطورة من المعدات التي تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية. فهو يشتمل على مبادئ التصميم الحديثة وتقنيات التصنيع، مع الاستفادة من تحسين التصميم بمساعدة الكمبيوتر (CAD) والمكونات الحديثة من المصادر المحلية والدولية. تتميز الماكينة بهيكل قوي، مما يوفر قوة استثنائية، وصلابة عالية ثابتة وديناميكية، وقدرات تصنيع دقيقة، وقدرة تحميل ثقيلة، والكفاءة، والمتانة، والتشغيل الموثوق. جميع المواصفات الفنية الرئيسية لأجزاء الماكينة تتوافق مع المعايير الوطنية.
المنضدة
المنضدة لديها قاعدة المنضدة، المنضدة، أجزاء المغزل وجهاز النقل. طاولة العمل وقاعدة طاولة العمل عبارة عن هيكل كامل من الحديد الزهر، يعتمد صب الحديد عالي القوة ومنخفض الضغط، والذي يتمتع بما يكفي من الصلابة والقوة واستقرار الحرارة. يعتمد محمل المغزل لطاولة العمل محمل أسطواني قصير ذو صف مزدوج عالي الدقة. يمكن أن يضمن دوران طاولة العمل بدقة عالية وعمر خدمة طويل.
ناقل الحركة الرئيسي
نظام النقل الرئيسي للآلة هو ناقل الحركة العمودي. وهي تعتمد محرك سيرفو AC المغزل للقيادة. يحقق صندوق التروس تحويلًا ميكانيكيًا للسرعتين عن طريق أسطوانة النقل التي تدفع ترس التغيير، بحيث يمكن لطاولة العمل تنظيم السرعة بدون خطوات في حدود 0.63-63r/min.
إطار جسري
وهي مكونة من أعمدة عمودية يسارية ويمينية وشعاع توصيل. تشكل القاعدة العملاقة ومنضدة العمل هيكل الختم. في الجزء العلوي من القنطرة، يوجد صندوق الرفع الأيمن والأيسر، مدفوعًا بمحرك AC ثنائي المحور. من خلال زوج التروس، زوج الدودة والعتاد ومسامير الرصاص المزدوجة تجعل الشعاع يقوم بحركة الرفع على طول سكة توجيه العمود الأيسر والأيمن.
شعاع
تعتمد العارضة صب حديد عالي القوة ومنخفض الضغط مع ما يكفي من الصلابة والقوة، وذلك لضمان دقة الماكينة للحصول على احتفاظ وثبات على المدى الطويل. يكون الشعاع أمام العمود الرأسي، ويقوم بالحركة الرأسية على طول مسار العمود الرأسي. يوجد في الجزء الخلفي من العارضة 4 نقاط تثبيت هيدروليكية. يوجد على جانبي العارضة صندوق تغذية لراحة الأدوات.
| تحديد | وحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| الحد الأقصى لقطر الدوران | مم | 2500 | 3150 | 4000 | 4000 |
| الأعلى. ارتفاع قطعة العمل | مم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الأعلى. وزن قطعة العمل | ت | 10/20 | 10/20 | 10/20 | 32 |
| قطر المنضدة | مم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| مجموعة من سرعات الجدول | ص / دقيقة | 2-63 | 2-63 | 2-63 | 2-63 |
| خطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران لطاولة العمل | م | 63 | 63 | 63 | 100 |
| اجتياز سريع لرأس السكة الحديدية | مم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| رام السفر العمودي من السكة الحديدية اليمنى | كن | 35 | 35 | 35 | 40 |
| رام السفر العمودي من السكة الحديدية اليسرى | كن | 30 | 30 | 30 | 30 |
| نطاق قوة القطع لرأس السكة اليمنى | مم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| نطاق قوة القطع لرأس السكة اليمنى | مم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| سفر الذراع | مم | 1000 | 1000 | 1000 | 1250 |
| قسم من الذراع | مم | 255×200 | 255×200 | 255×200 | 240×240 |
| دوارة رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | مم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كيلوواط | 55 | 55 | 55 | 75 |
| الأبعاد الشاملة | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
