تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
محرك التشغيل الرأسي CNC |
نوع الآلة: |
CK5116 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1600 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
3.2 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محرك التشغيل الرأسي CNC |
وظيفة: |
تحول المخرطة العمودية CNC |
اسم المنتج: |
محرك التشغيل الرأسي CNC |
نوع الآلة: |
CK5116 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1600 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
3.2 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محرك التشغيل الرأسي CNC |
وظيفة: |
تحول المخرطة العمودية CNC |
آلة مخرطة عمودية CNC متعددة الأغراض صينية رائجة البيع، مناسبة لمعالجة المعادن الحديدية وغير الحديدية وبعض المواد غير المعدنية، ويمكنها تحقيق معالجة الدوران للوجه النهائي، والسطح الأسطواني الداخلي والخارجي، والسطح المخروطي الدائري الداخلي والخارجي، والحفر، والتوسيع، والتخويش. يتم تشغيل النقل الرئيسي بواسطة محرك سيرفو AC عمودي، وتغيير تروس هيدروليكي، وتنظيم سرعة بدون خطوات على مرحلتين. طاولة العمل عبارة عن ظرف يدوي بأربع فكوك بحركة فردية.
الميزات الرئيسية:
1. مخرطة عمودية CNC، يستخدم نظام CNC نظام Siemens 828DD، يوجد برج أدوات عمودي، الحد الأقصى لقطر التشغيل هو 1600 مم إلى 2600 مم لمخرطة عمودية ذات عمود واحد. بالنسبة لطراز CK5116، تم تصميمه بقطر طاولة 1400 مم، والحد الأقصى لارتفاع التشغيل القياسي هو 1200 مم.
2. جهاز النقل هو نقل بأربع سرعات بدون خطوات، وهو مريح وحساس وموثوق.
3. مثبتة في النظام، تستخدم جميع التروس تروس 40Cr مطحونة، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الآلة مناسبة لأدوات الفولاذ عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية، والمعادن السوداء، والمواد غير المعدنية. على الآلة يمكن إكمال العمليات التالية: دوران السطح الأسطواني الداخلي والخارجي للمستوى؛ جميع أنواع أوجه الخطاف، الأوجه المخروطية الداخلية والخارجية، الخيوط، شق القطع والقطع.
معلمات الآلة
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الدوران لبرج الأدوات العمودي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الحد الأقصى لوزن قطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية برج الأدوات (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
حركة العارضة المتقاطعة (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
الحركة الأفقية لبرج الأدوات (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
الحركة العمودية لبرج الأدوات (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم مقطع قضيب القاطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |

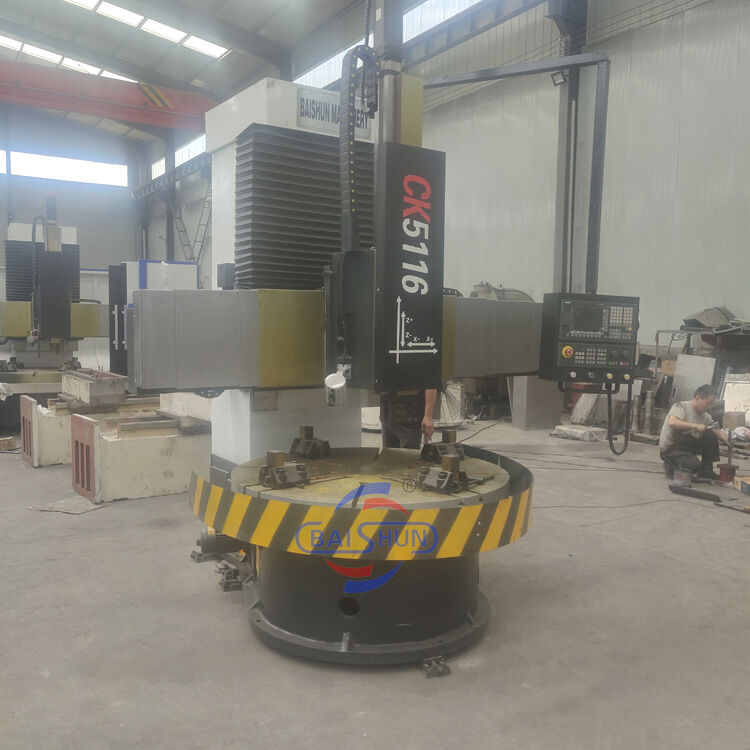

صورة تفصيلية للآلة:
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال بـ:
