تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5225
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة2خارج آلة الدوارة العمودية سي سي سيتم تعبئت
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
أداة الآلة مخرطة عمودية قطر 2500 مم |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2500 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1600 ملم |
قدرة التصنيع: |
واجب متوسط |
عدد المغازل: |
مزدوج |
دقة الموقع (ملم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد االكهربى: |
380 فولت |
نظام التحكم باستخدام الحاسب الآلي: |
جلاكسو سميث كلاين/سيمنز/فانوك |
الكلمات الرئيسية: |
مخرطة عمودية |
اسم المنتج: |
أداة الآلة مخرطة عمودية قطر 2500 مم |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
2500 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1600 ملم |
قدرة التصنيع: |
واجب متوسط |
عدد المغازل: |
مزدوج |
دقة الموقع (ملم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد االكهربى: |
380 فولت |
نظام التحكم باستخدام الحاسب الآلي: |
جلاكسو سميث كلاين/سيمنز/فانوك |
الكلمات الرئيسية: |
مخرطة عمودية |

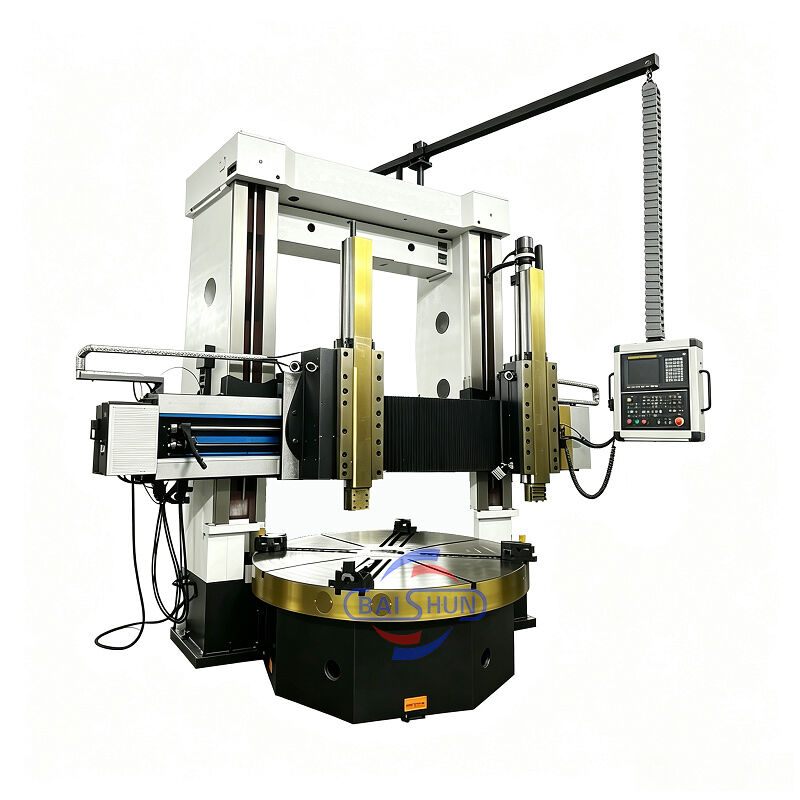

المخرطة الرأسية ذات العمودين هي قطعة معدات متطورة تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية. وهي تدمج مبادئ التصميم الحديثة وتقنيات التصنيع، مستفيدة من تحسينات التصميم بمساعدة الحاسوب (CAD) والمكونات المتطورة من مصادر محلية ودولية. تتميز الماكينة ببنية قوية، توفر قوة استثنائية، وصلابة عالية ثابتة وديناميكية، وقدرات تشغيل دقيقة، وقدرة تحمل أحمال ثقيلة، وكفاءة، ومتانة، وتشغيل موثوق. جميع المواصفات الفنية الرئيسية لأجزاء الماكينة تتوافق مع المعايير الوطنية.
طاولة العمل
تتكون طاولة العمل من قاعدة طاولة العمل، وطاولة العمل، وأجزاء المغزل، وجهاز النقل. طاولة العمل وقاعدة طاولة العمل عبارة عن هيكل حديدي مصبوب بالكامل، يعتمد على صب الحديد عالي القوة ومنخفض الإجهاد، والذي يتمتع بصلابة وقوة واستقرار حراري كافيين. تحمل المغزل لطاولة العمل يعتمد على محامل أسطوانية قصيرة مزدوجة الصف عالية الدقة. يمكنها ضمان دوران طاولة العمل بدقة عالية وعمر خدمة طويل.
النقل الرئيسي
نظام النقل الرئيسي للماكينة هو نقل عمودي. يعتمد على محرك سيرفو AC للمغزل للقيادة؛ تحقق علبة التروس تحويلًا ميكانيكيًا بترسّين عن طريق دفع أسطوانة التغيير للتروس المتغيرة، بحيث يمكن لطاولة العمل تنظيم السرعة بدون خطوات ضمن نطاق 0.63-63 دورة في الدقيقة.
إطار البوابة
يتكون من عمودين رأسيين أيمن وأيسر وعارضة ربط. تشكل البوابة وقاعدة طاولة العمل هيكلًا مغلقًا. في الجزء العلوي من البوابة، توجد صناديق رفع يمنى ويسرى، مدفوعة بمحرك سيرفو AC ثنائي المحور. من خلال زوج التروس، وزوج الدودة والترس، ومسامير اللولب المزدوجة، تقوم العارضة بحركة رفع على طول قضبان التوجيه للعمود الأيمن والأيسر.
العارضة
تعتمد العارضة على صب الحديد عالي القوة ومنخفض الإجهاد مع صلابة وقوة كافيين، لضمان دقة الماكينة للحفاظ على استقرارها وثباتها على المدى الطويل. تقع العارضة أمام العمود الرأسي، وتقوم بحركة رأسية على طول مسار التوجيه للعمود الرأسي. على الجزء الخلفي من العارضة، توجد 4 نقاط تثبيت هيدروليكية. على جانبي العارضة، توجد صناديق تغذية لراحة الأداة.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر دوران | مم | 2500 | 3150 | 4000 | 4000 |
| أقصى ارتفاع لقطعة العمل | مم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| أقصى وزن لقطعة العمل | طن | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | مم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | دورة/دقيقة | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم لطاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| الانتقال السريع لرأس السكة | مم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السفر الرأسي للبرج لرأس السكة الأيمن | Kn | 35 | 35 | 35 | 40 |
| السفر الرأسي للبرج لرأس السكة الأيسر | kn | 30 | 30 | 30 | 30 |
| نطاق قوة القطع لرأس السكة الأيمن | مم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| نطاق قوة القطع لرأس السكة الأيمن | مم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| سفر الذراع | مم | 1000 | 1000 | 1000 | 1250 |
| مقطع الذراع | مم | 255×200 | 255×200 | 255×200 | 240×240 |
| دوران رأس السكة الأيسر والأيمن | ° | ±30° | ±30° | ±30° | ±30° |
| مقطع الأداة | مم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | Kw | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال بـ:
