تفاصيل المنتج
مكان المنشأ: خنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5225
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة2خارج آلة الدوارة العمودية سي سي سيتم تعبئت
وقت التسليم: 30-35 أيام العمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
محولات المعادن |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
5000 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2000 ملم |
قدرة التصنيع: |
واجب ثقيل |
عدد المغازل: |
مزدوج |
دقة الموقع (ملم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد االكهربى: |
380 فولت |
تطبيق: |
محولات المعادن |
الكلمات الرئيسية: |
محولات المعادن |
اسم المنتج: |
محولات المعادن |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
5000 |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2000 ملم |
قدرة التصنيع: |
واجب ثقيل |
عدد المغازل: |
مزدوج |
دقة الموقع (ملم): |
± 0.003 |
التكرار (X / Y / Z) (مم): |
± 0.002 |
الجهد االكهربى: |
380 فولت |
تطبيق: |
محولات المعادن |
الكلمات الرئيسية: |
محولات المعادن |

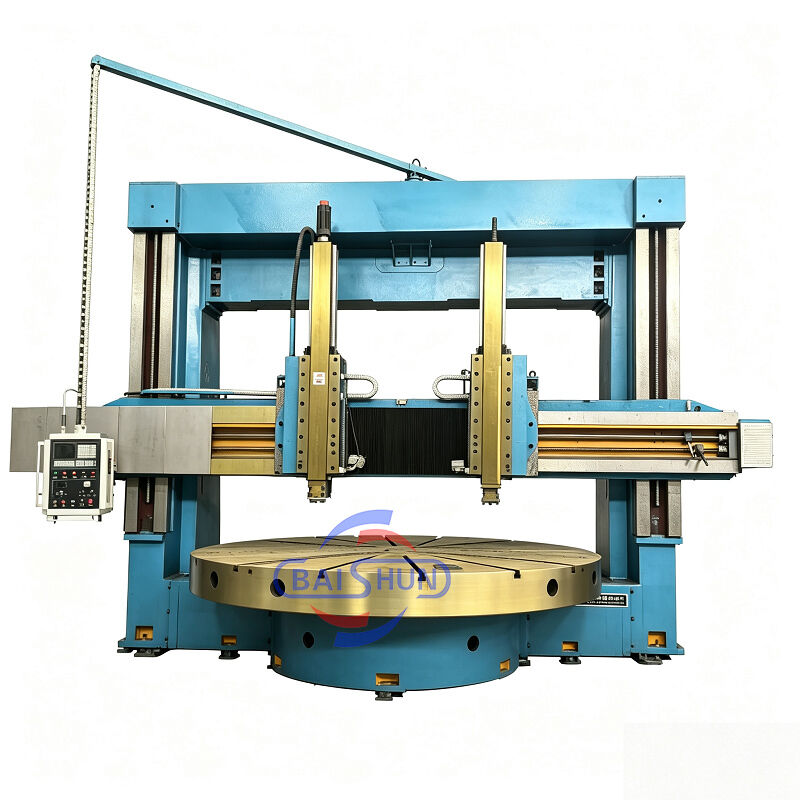

المخرطة العمودية مزدوجة الأعمدة هي قطعة متطورة من المعدات تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية. وهي تدمج مبادئ التصميم الحديثة وتقنيات التصنيع، مستفيدة من تحسينات CAD والمكونات المتطورة من مصادر محلية ودولية. تتميز الآلة بهيكل قوي، يوفر قوة استثنائية، وصلابة ثابتة وديناميكية عالية، وقدرات تشغيل دقيقة، وقدرة تحمل أحمال ثقيلة، وكفاءة، ومتانة، وتشغيل موثوق. جميع المواصفات الفنية الرئيسية لأجزاء الآلة تتوافق مع المعايير الوطنية.
طاولة العمل
تتكون طاولة العمل من قاعدة طاولة العمل، وطاولة العمل، وأجزاء المغزل، وجهاز النقل. طاولة العمل وقاعدة طاولة العمل عبارة عن هيكل حديد زهر متكامل، يعتمد على صب الحديد عالي القوة ومنخفض الإجهاد، والذي يتمتع بصلابة وقوة واستقرار حراري كافيين. محمل مغزل طاولة العمل يعتمد على محمل أسطواني قصير مزدوج الصف عالي الدقة. يمكن أن يضمن دوران طاولة العمل عالي الدقة وعمر خدمة طويل.
النقل الرئيسي
نظام النقل الرئيسي للآلة هو نقل عمودي. يعتمد على محرك سيرفو AC للمغزل للقيادة؛ تحقق علبة التروس تحويلًا ميكانيكيًا بترسين عن طريق أسطوانة التحويل التي تدفع ترس التغيير، بحيث يمكن لطاولة العمل أن تقوم بتنظيم السرعة بدون خطوات ضمن 0.63-63 دورة في الدقيقة.
إطار البوابة
يتكون من أعمدة عمودية يسرى ويمنى وعارضة ربط. تشكل البوابة وقاعدة طاولة العمل هيكلًا مغلقًا. في الجزء العلوي من البوابة، توجد صناديق رفع يسرى ويمنى، مدفوعة بمحرك AC ثنائي المحور. من خلال زوج التروس، وزوج الدودة والترس، ومسامير مزدوجة، تجعل العارضة تقوم بحركة رفع على طول دليل العمود الأيسر والأيمن.
العارضة
تعتمد العارضة على صب الحديد عالي القوة ومنخفض الإجهاد مع صلابة وقوة كافيين، لضمان دقة الآلة في الاحتفاظ بالاستقرار على المدى الطويل. تقع العارضة أمام العمود العمودي، وتقوم بحركة عمودية على طول دليل العمود العمودي. على الجزء الخلفي من العارضة، توجد 4 نقاط تثبيت هيدروليكية. على جانبي العارضة، توجد صناديق تغذية لمنصة الأداة.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر دوران | مم | 2500 | 3150 | 4000 | 4000 |
| أقصى ارتفاع لقطعة العمل | مم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| أقصى وزن لقطعة العمل | طن | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | مم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | دورة/دقيقة | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم لطاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| الانتقال السريع لرأس السكة | مم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السفر العمودي للرام لرأس السكة الأيمن | Kn | 35 | 35 | 35 | 40 |
| السفر العمودي للرام لرأس السكة الأيسر | kn | 30 | 30 | 30 | 30 |
| نطاق قوة القطع لرأس السكة الأيمن | مم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| نطاق قوة القطع لرأس السكة الأيمن | مم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| سفر الذراع | مم | 1000 | 1000 | 1000 | 1250 |
| مقطع الذراع | مم | 255×200 | 255×200 | 255×200 | 240×240 |
| دوران رأس السكة الأيسر والأيمن | درجة | ±30 درجة | ±30 درجة | ±30 درجة | ±30 درجة |
| مقطع الأداة | مم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | Kw | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
