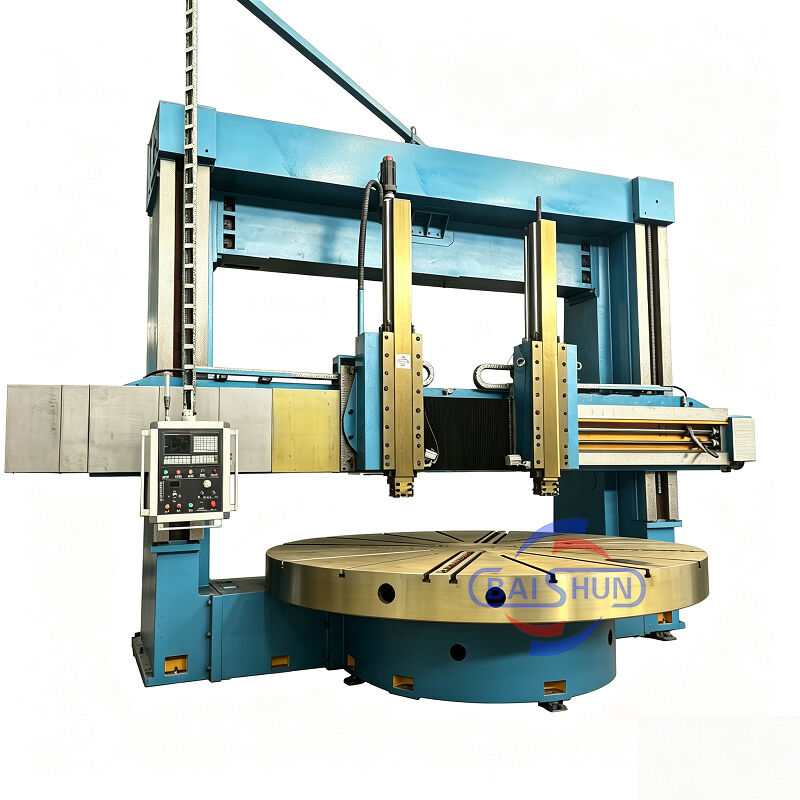

مورد آلة خراطة عمودية كبيرة الحجم مزدوجة الأعمدة CNC في الصين

تعتبر آلة الخراطة العمودية مزدوجة الأعمدة قطعة معدات متطورة تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية. وهي تدمج مبادئ التصميم الحديثة وتقنيات التصنيع، مستفيدة من تحسينات التصميم بمساعدة الحاسوب (CAD) والمكونات المتطورة من مصادر محلية ودولية على حد سواء. تتميز الآلة بهيكل قوي، يوفر قوة استثنائية، وصلابة ثابتة وديناميكية عالية، وقدرات تشغيل دقيقة، وقدرة تحمل أحمال ثقيلة، وكفاءة، ومتانة، وتشغيل موثوق. جميع المواصفات الفنية الرئيسية لأجزاء الآلة تتوافق مع المعايير الوطنية.

طاولة العمل

تتكون طاولة العمل من قاعدة طاولة العمل، وطاولة العمل، وأجزاء المغزل، وجهاز النقل. طاولة العمل وقاعدة طاولة العمل عبارة عن هيكل حديدي مصبوب بالكامل، يعتمد على صب الحديد عالي القوة ومنخفض الإجهاد، والذي يتمتع بالصلابة والقوة والاستقرار الحراري الكافيين. تحمل مغزل طاولة العمل يعتمد على محامل أسطوانية قصيرة مزدوجة الصفوف عالية الدقة. يمكن أن يضمن ذلك دوران طاولة العمل بدقة عالية وعمر خدمة طويل.

النقل الرئيسي

نظام النقل الرئيسي للآلة هو نقل عمودي. يعتمد على محرك سيرفو AC للمغزل للقيادة؛ تحقق علبة التروس تحويلًا ميكانيكيًا بترسّين عن طريق دفع أسطوانة التغيير للتروس المتغيرة، بحيث يمكن لطاولة العمل إجراء تنظيم سرعة لا نهائي ضمن نطاق 0.63-63 دورة في الدقيقة.

إطار البوابة

يتكون من أعمدة عمودية يسرى ويمنى وعارضة ربط. تشكل البوابة وقاعدة طاولة العمل هيكلًا مغلقًا. في الجزء العلوي من البوابة، توجد صناديق رفع يسرى ويمنى، يتم تشغيلها بواسطة محرك سيرفو AC ثنائي المحور. من خلال زوج التروس، وزوج الدودة والترس، ومسامير مزدوجة، تجعل العارضة حركة رفع على طول سكة التوجيه العمودية اليسرى واليمنى.

العارضة

تعتمد العارضة على صب الحديد عالي القوة ومنخفض الإجهاد مع صلابة وقوة كافيين، وذلك لضمان دقة الآلة للحفاظ على استقرارها وقدرتها على الاحتفاظ بالدقة على المدى الطويل. تقع العارضة أمام العمود العمودي، وتقوم بحركة عمودية على طول مسار توجيه العمود العمودي. على الجزء الخلفي من العارضة، توجد 4 نقاط تثبيت هيدروليكية. على جانبي العارضة، توجد صناديق تغذية لمنصة الأداة.
